مضخة الطرد المركزي OH3: الخيار الأفضل للمساحات الضيقة

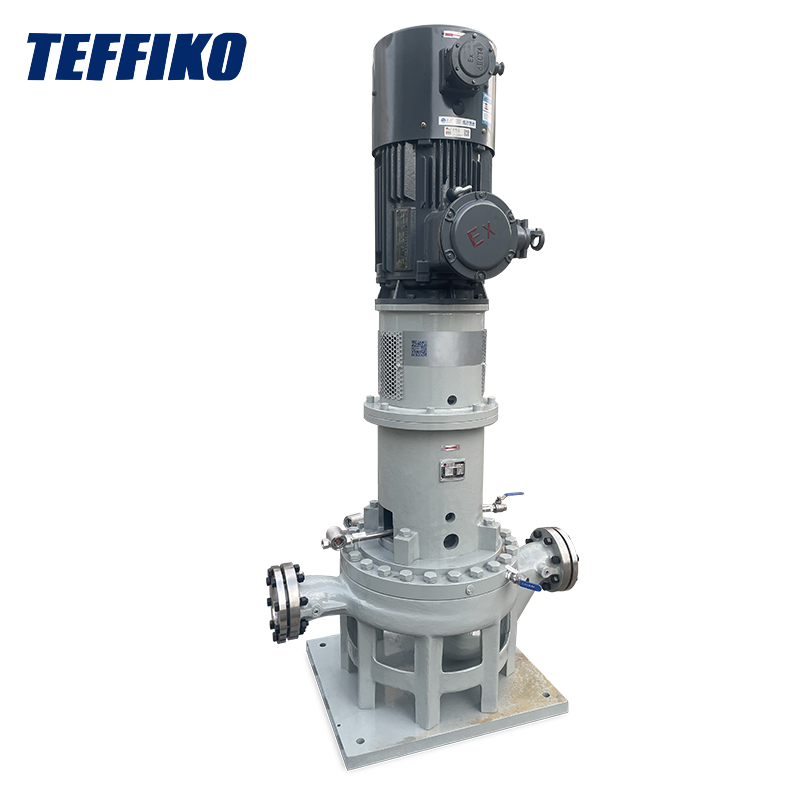

المضخة الطرد المركزي OH3لقد ترك انطباعًا عميقًا لدي - يمكنك رؤيته في كل مكان، بدءًا من رفوف الأنابيب في مصافي النفط وأسطح المنصات البحرية المزدحمة وحتى أنظمة خطوط أنابيب الضغط العالي في محطات الطاقة. ما يميزها عن نماذج المضخات الأخرى هو ميزاتها الموثوقة والمتينة: التصميم العمودي الذي يوفر المساحة، والهيكل المعياري لسهولة التجميع والتفكيك، والقدرة على تحمل درجات الحرارة العالية، والضغوط العالية، والوسائط المسببة للتآكل. يبدو الأمر كما لو أنه مصمم خصيصًا لحل المشكلات الصعبة الأكثر شيوعًا في البيئات الصناعية. أدناه، سأقوم بتفصيل مكوناته الأساسية، ومبدأ العمل الفعلي، وكيف تتكيف هذه التصميمات مع ظروف التشغيل الحقيقية للمصنع.

I. المكونات الهيكلية الأساسية

إن أداء OH3 ليس كلامًا فارغًا - فقد تم تصميم كل مكون بدقة لاستهداف نقاط الألم الصناعية. دعونا نقسمهم واحدًا تلو الآخر:

1.1 قوس تحمل وحدات عمودية

على عكس المضخات الأفقية مثل OH1، التي تدمج غلاف المحمل مع جسم المضخة، فإن OH3 تتبنى دعامة حمل معيارية مستقلة مثبتة رأسيًا فوق غلاف المضخة. يعد هذا التصميم إنجازًا ثوريًا للسيناريوهات الصناعية:

• قدرة تحمل من الطبقة العليا: دعامة المحمل مصنوعة من الحديد الزهر أو الحديد المرن للخدمة الشاقة، بسماكة جدار لا تقل عن 15 مم، وهي قادرة تمامًا على تحمل أحمال الفوهة المحددة بواسطة معيار API 610. لم يسبق لي أن رأيته يعاني من اختلال العمود بسبب التمدد الحراري لخط الأنابيب أو الانكماش أو الاهتزاز - فثباته استثنائي.
• صيانة سهلة: إنه يحتوي على محمل أسطواني مزدوج الصف "من الخلف إلى الخلف"، والذي يمكنه تحمل كل من القوى الشعاعية والمحورية. والأهم من ذلك، ليست هناك حاجة لتفكيك خطوط أنابيب الدخول والخروج؛ تحتاج فقط إلى إزالة دعامة المحمل من الأعلى للفحص والإصلاح، مما يقلل وقت التوقف عن العمل بشكل كبير.

1.2 المكره أحادي المرحلة والغلاف الحلزوني المزدوج

يعد الجمع بين المكره والحلزون تطابقًا مثاليًا، وقد تم تحسينه من خلال ديناميكيات الموائع الحسابية (CFD). جميع الموديلات ذات القطر ≥ DN80 تأتي بشكل قياسي مع حلزوني مزدوج - هذا التعديل الصغير يضاعف الكفاءة والاستقرار:

• دافع قوي ومصمم بشكل رائع: متوفر في الفولاذ المقاوم للصدأ 316L أو Hastelloy، ويوفر مقاومة ممتازة للتآكل. تعمل الشفرات المنحنية للخلف على تقليل اضطراب السوائل، مما يؤدي إلى كفاءة نقل طاقة عالية بشكل مدهش. يتم تثبيته فقط على أحد طرفي عمود المضخة باستخدام صامولة قفل ولن يتعرض لحركة محورية أثناء التشغيل - لقد قمت بفحصه على وجه التحديد أثناء الصيانة، ويظل ثابتًا في مكانه حتى في ظل الاستخدام عالي الكثافة.
• الحلزون المزدوج يحل مشكلة رئيسية: تولد الحلزونات المفردة العادية قوى شعاعية غير متوازنة في ظل ظروف التدفق العالي، مما يؤدي إلى تآكل العمود والمحامل بمرور الوقت. ومع ذلك، فإن الحلزوني المزدوج لـ OH3 يقسم السائل إلى مسارين من خلال قنوات تدفق متماثلة، مما يعوض 90% من القوى الشعاعية، مما يقلل بشكل كبير من انحراف العمود وتآكل المحمل - من خلال تجربتي، يمكن أن يؤدي ذلك إلى إطالة عمر خدمة المضخة لعدة سنوات.

1.3 نظام الختم المتوافق مع API 682

يعد التسرب خطرًا مميتًا عند نقل الوسائط عالية الضغط أو السامة أو ذات درجة الحرارة العالية - ولكن نظام الغلق الخاص بـ OH3 يزيل هذا القلق تمامًا:

• التكوين الأساسي المستقر والموثوق: يأتي قياسيًا مع مانع تسرب ميكانيكي أحادي الطرف، مع وجوه مانعة للتسرب من كربيد السيليكون والجرافيت. على الرغم من أنها ليست خيالية، إلا أنها كافية تمامًا للوسائط غير الخطرة. لقد قمت بتشغيله بشكل مستمر لعدة أشهر دون أي مشاكل تسرب.
• خيار ترقية مستهدف للغاية: لنقل الوسائط السامة أو شديدة التآكل، يمكن ترقيته إلى ختم ميكانيكي مزدوج الطرف مع نظام عزل السوائل، والتحكم في التسرب إلى ≥5 مل/ساعة - أقل بكثير من عتبة 20 مل/ساعة لأختام التعبئة التقليدية. إن هامش الأمان هذا مطمئن عند التعامل مع المواد الخطرة.

1.4 تصميم التوصيل المباشر لخط الأنابيب العمودي

يعد تصميم "الاتصال المباشر لخط الأنابيب" منقذًا للمساحات الضيقة واحتياجات توفير الطاقة. تتم محاذاة حواف المدخل والمخرج بدقة مع الخط المركزي لخط الأنابيب، مما يلغي الحاجة إلى قواعد تثبيت إضافية، وتتضح المزايا من اليوم الأول للاستخدام:

• استغلال استثنائي للمساحة: يتميز موديل DN200 بارتفاع مضخة يبلغ 1.0-1.5 متر فقط، مما يقلل مساحة الأرضية بنسبة 60% مقارنة بالمضخات الأفقية ذات معدل التدفق نفسه. تعتبر هذه الميزة حاسمة على المنصات البحرية أو رفوف أنابيب المصفاة المزدحمة - ويمكن تركيبها في مواقع لا يمكن لنماذج المضخات الأخرى الوصول إليها.
• تأثير كبير في توفير الطاقة: يؤدي تقليل أكواع خطوط الأنابيب إلى تقليل فقدان الضغط، ويمكن أن يؤدي الاستخدام طويل الأمد إلى تقليل استهلاك الطاقة للنظام بأكمله بنسبة 5%-8%. على الرغم من أن التوفير في التكاليف الأولية ليس كبيرًا، إلا أنه يتراكم بمرور الوقت، مما يجعله مفاجأة سارة لمديري المصانع الذين يركزون على التكاليف.

ثانيا. مبدأ العمل التفصيلي

في جوهره، يعمل OH3 على أساس قوة الطرد المركزي، ولكن تم تحسين كل رابط لنقل السوائل لتلبية متطلبات الضغط العالي والاستقرار العالي. سأقوم بتفصيلها خطوة بخطوة بلغة واضحة:

الخطوة 1: شفط السوائل

يدخل السائل إلى المضخة من خلال شفة المدخل المتصلة مباشرة. تضمن المحاذاة الدقيقة بين الحافة وخط الأنابيب تدفقًا سلسًا للسوائل (بدون اضطراب فوضوي)، كما يقلل الجدار الداخلي المصقول لقناة تدفق المدخل من مقاومة الاحتكاك. وهذا يضمن تدفق السائل بشكل موحد إلى المكره - لقد لاحظت أنه نادرًا ما يتعرض للتجويف، وهي مشكلة شائعة مع المضخات الرخيصة.

الخطوة 2: نقل الطاقة عن طريق المكره

يقوم المحرك بتشغيل عمود المضخة للدوران من خلال أداة توصيل مرنة، مما يؤدي إلى تشغيل المكره بسرعة عالية تبلغ 1450-2900 دورة في الدقيقة. تدفع قوة الطرد المركزي السائل من مركز المكره إلى حوافه، وعندما يمر السائل عبر الشفرات المنحنية للخلف، ترتفع السرعة والضغط في وقت واحد. هذه الخطوة هي الحلقة الأساسية في تحويل الطاقة الميكانيكية للمحرك إلى طاقة سائلة، وهي مفتاح تشغيل المضخة.

الخطوة 3: تحويل الضغط في الحلزون المزدوج

ثم يدخل السائل عالي السرعة إلى الحلزون المزدوج. تتوسع منطقة المقطع العرضي لقناة التدفق الحلزونية تدريجيًا، مما يؤدي إلى إبطاء حركة السائل وتحويل معظم طاقته الحركية إلى ضغط ثابت (عملية تسمى "الانتشار"). يضمن التصميم المتماثل توزيعًا موحدًا للضغط، وموازنة القوى الشعاعية، والحفاظ على دوران عمود المضخة بسلاسة - حتى في ظل الحمل الكامل، لا يوجد أي تذبذب.

الخطوة 4: الختم وتفريغ السوائل

قبل أن يتم تفريغه من خلال شفة المخرج، يمر السائل عبر نظام الختم الميكانيكي. تحت تأثير الزنبرك، تتلاءم حلقات الختم الثابتة والدوارة معًا بإحكام، مما يشكل حاجزًا محكمًا. حتى عند نقل الوسائط ذات الضغط العالي، لم أواجه مطلقًا مشكلات تسرب. وأخيرًا، يدخل السائل المضغوط إلى خط الأنابيب السفلي لتلبية احتياجات العمليات اللاحقة.

الخطوة 5: دعم مستقر للمحامل ونظام العمود

أثناء تشغيل المضخة، تدعم المحامل الأسطوانية ذات الصف المزدوج في حامل المحمل المعياري بشكل مستمر عمود المضخة الدوار، وتمتص القوى الشعاعية الناتجة عن تدفق السوائل والقوى المحورية الناتجة عن دفع المكره. يحافظ نظام التشحيم المدمج على برودة المحامل - لقد رأيته يعمل عند درجة حرارة 425 درجة مئوية دون ارتفاع درجة الحرارة. بالإضافة إلى ذلك، فهو يتطلب الحد الأدنى من الصيانة؛ ما عليك سوى التحقق من مستوى مادة التشحيم أثناء عمليات التفتيش الروتينية.

ثالثا. مقارنة مع مضخات سلسلة OH الأخرى

لتوضيح مزايا OH3 بشكل حدسي، قمنا بمقارنتها مع مضختين أخريين شائعتين من سلسلة OH (OH1 وOH2) بموجب معيار API 610:

خاتمة

من تجربتي الشخصية، أستطيع أن أقول بثقة أن OH3 ليس فقط منتجًا ناضجًا يتوافق مع معيار API 610 ولكنه أيضًا انعكاس لفهم Teffiko المتعمق للموثوقية الصناعية والتفاصيل الهندسية. لا يحتوي على ميزات خيالية أو عديمة الفائدة - كل مكون يخدم غرضًا عمليًا، ويحل المشكلات بشكل فعال مثل توفير المساحة، وسهولة الصيانة، ومقاومة الظروف القاسية، ومنع التسرب.

من المسلم به أنه ليس الخيار الأرخص في السوق، وقد وجدت أن حامل المحمل المعياري ثقيل بعض الشيء بالفعل. ومع ذلك، فإن موثوقيتها أكثر من كافية لتعويض تكلفة الاستثمار الأولية. لا تقوم شركة Teffiko ببيع المعدات فحسب، بل إنها تقدم نصائح احترافية في الاختيار ودعمًا طوال دورة الحياة. لقد استشرت فريقهم عدة مرات بشأن الأسئلة وتلقيت دائمًا إجابات سريعة. ويمكّن هذا النموذج التعاوني المصانع من العمل بشكل مستمر وسلس.

للمزيد من الحلول والحالات الواقعية قم بزيارة الموقع الرسمي:www.teffiko.com.
