يعتبر API 610 بمثابة المعيار العام الأساسي لمضخات الطرد المركزي الأفقية في الصناعات البتروكيماوية والنفط والغاز والصناعات الكيماوية. تصنف هذه المواصفة القياسية مضخات الطرد المركزي الصناعية إلى ثلاثة تكوينات أساسية: مضخات OH المعلقة، ومضخات BB بين المحامل، ومضخات VS المعلقة العمودية. بفضل سنوات من الخبرة المتعمقة في البحث والتطوير والتصنيع في المضخات المتوافقة مع API 610، توفر Teffiko حلول نقل السوائل الموثوقة للغاية لمختلف الصناعات من خلال التصميم الهيكلي الموحد والخبرة الغنية في التكيف مع ظروف التشغيل الصعبة.

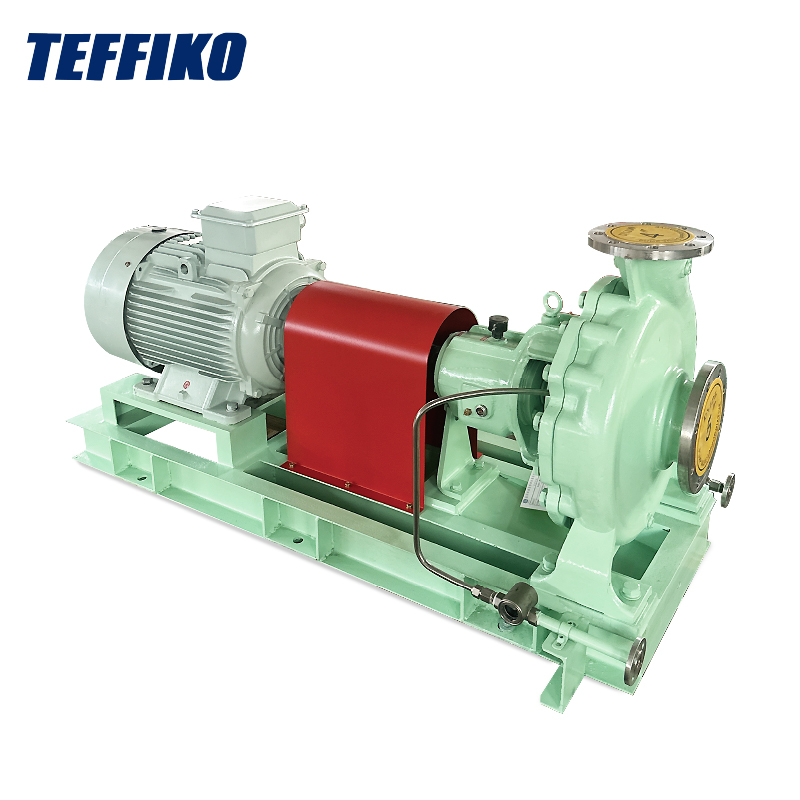

أوه (مضخة متدلية):يتم تثبيت المكره في نهاية عمود المضخة، ناتئًا خارج مبيت المحمل. مجموعة المحامل معزولة تمامًا عن سائل العملية. إنه نوع مضخة أفقية خفيفة الوزن.

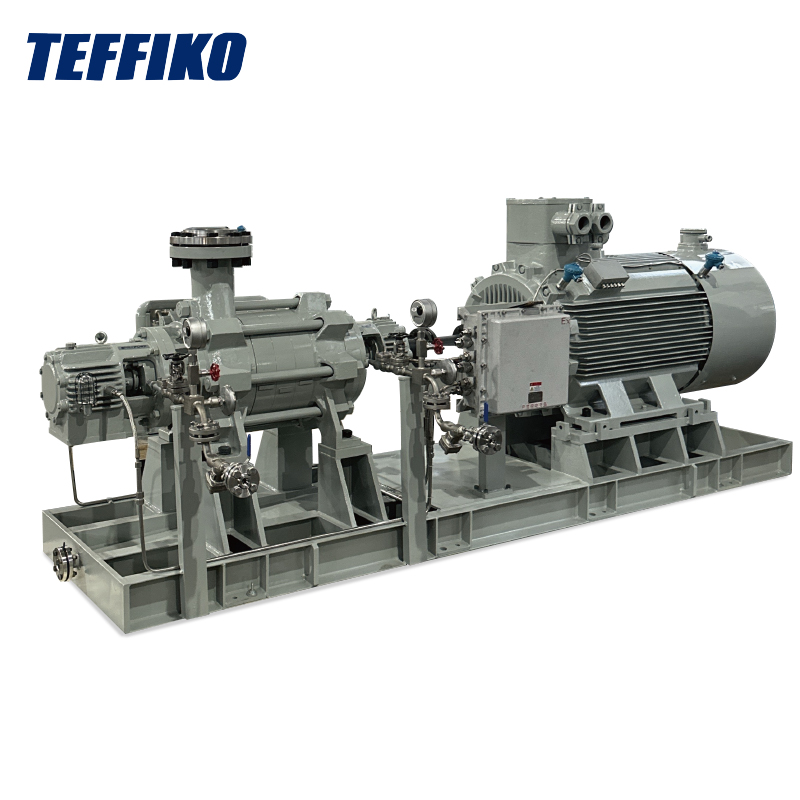

BB (مضخة بين المحامل):يتم ترتيب المكره بين مجموعتين من المحامل مع هيكل دعم متماثل، مما يحسن بشكل كبير توازن الدوار وصلابة الدعم الشاملة لظروف التشغيل الصعبة.
VS (المضخة المعلقة العمودية):يتم تعليق عمود المضخة والمكره عموديًا ومغمورين في السائل المنقول. ويتم تطبيقه في الغالب في سيناريوهات النقل العمودي في المياه العميقة وفي الصهاريج ولن تتم مناقشته بالتفصيل في هذه الوثيقة.
هيكل عام مدمج ذو مساحة صغيرة، مناسب للمشاريع ذات المساحة المحدودة؛ عمليات صيانة بسيطة؛ فحص واستبدال مناسب للأختام الميكانيكية والدفاعات، مما يقلل بشكل كبير من وقت التوقف عن العمل؛ مناسب لظروف الضغط المستقر والحمل الهيدروليكي المعتدل، ويُظهر قدرة ممتازة على التكيف مع واجبات خدمة المرافق.
نظرًا لأن الهيكل المتدلي مقيد، فإن خطر انحراف العمود المرتفع يحدث في ظل ظروف قطر المكره الكبير والضغط العالي، والتي قد تسبب بسهولة اهتزازًا مفرطًا. إنها غير مناسبة لأنظمة الإنتاج الثقيلة المستمرة ذات التدفق العالي ودرجة الحرارة العالية والضغط العالي. ويتميز بعمر خدمة قصير وتآكل سريع للختم في ظل ظروف التشغيل القاسية طويلة الأمد.
النقل المائي لمرافق المحطة، وجرعات الكواشف الكيميائية، ونقل الهيدروكربونات الخفيفة، ونقل سوائل المعالجة المساعدة وغيرها من الرسوم غير الحرجة أو المتقطعة أو ذات الأحمال المنخفضة.
يتيح التصميم المتماثل لدعم الدوار إمكانية التكيف القوية مع الحمل واستقرار العمود العالي للغاية؛ قادرة على التشغيل على المدى الطويل في ظل ظروف درجات الحرارة العالية والضغط العالي مع أحمال عمود ديناميكية منخفضة؛ تعمل قوى الدوار المتوازنة على تقليل اهتزاز المعدات والدفع المحوري بشكل فعال، مما يوفر استقرارًا تشغيليًا فائقًا مقارنة بمضخات OH.
وزن معدات أثقل، ومساحة أكبر، ومتطلبات لأساسات المعدات القوية والثابتة؛ هياكل متطورة ومعقدة، خاصة لمضخات BB متعددة المراحل؛ إجراءات التفكيك والصيانة المرهقة مع عبء عمل الصيانة الثقيل والمتطلبات الصارمة لدقة المحاذاة أثناء التثبيت.
النقل عبر خطوط أنابيب النفط والغاز لمسافات طويلة، وأنظمة حقن المياه في حقول النفط، وتدوير سائل الأمينات في مصافي التكرير، والتفريغ عند درجة حرارة عالية من أسفل البرج، وضغط مياه تغذية الغلايات وغيرها من واجبات الإنتاج المستمر الحرجة.
لتسهيل التمييز السريع بين تكوينات الأجهزة، واختلافات الأداء والصيانة والتشغيل بين نوعي المضخة، يغطي جدول المقارنة الكامل التالي بموجب معيار API 610 معلمات الاختيار الأساسية:
| عنصر المقارنة | أوه مضخة متدلية | مضخة بين المحامل BB |
|---|---|---|
| طريقة دعم رمح | دعم زائد من طرف واحد | دعم متماثل ثنائي المحمل |
| البصمة والمؤسسة | حجم صغير مع أساس بسيط | حجم كبير يتطلب أساس مقوى |
| القدرة على التعامل مع الضغط | مناسبة للضغط المعتدل | مناسب للضغط العالي/العالي جدًا |
| سعة التدفق | تدفق منخفض إلى متوسط | تدفق متوسط إلى مرتفع مع تحمل قوي للأحمال |
| سهولة الصيانة | هيكل بسيط مع صيانة مريحة | هيكل معقد مع إجراءات صيانة واسعة النطاق |
| الحمل المحوري والتشوه | يحدث انحراف رمح. الاستقرار المعتدل | أحمال متوازنة مع عدم وجود تشوه كبير |
| أداء ديناميكيات الدوار | هامش صلابة محدود مع سرعة دوران منخفضة نسبيًا | صلابة كافية، اهتزاز منخفض وثبات عالي |
| نوع المحمل | محامل كروية / أسطوانية مضادة للاحتكاك | محامل دفع الأكمام / الوسادة المائلة |
| تكوين الختم | الأختام الميكانيكية التقليدية للخرطوشة المفردة/المزدوجة | موانع التسرب ذات الضغط العالي من النوع المتساطح / الترادفي |
| المواد شائعة الاستخدام | 316 الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ على الوجهين | كروم ستيل، إنكونيل، هاستيلوي |
بالنسبة للمشاريع التي تسعى إلى تشغيل وصيانة منخفضة التكلفة ومريحة مع مساحة محدودة، تحت ضغط متوسط إلى منخفض، وظروف خدمة المرافق المساعدة ذات التدفق الصغير إلى المتوسط، يفضل مضخات OH المعلقة. بالنسبة لوحدات الإنتاج المستمر الحرجة المعرضة لدرجات حرارة عالية وضغط مرتفع وظروف تدفق عالية مع متطلبات صارمة لاستقرار المعدات ومعدل فشل منخفض وعمر خدمة طويل، يجب اعتماد مضخات بين المحامل BB. يتطلب الاختيار الفعلي للمضخة تقييمًا شاملاً للمعلمات مثل التآكل المتوسط واللزوجة وتردد البدء والتوقف لتحقيق التوازن بين موثوقية المعدات واقتصاد المشروع.
