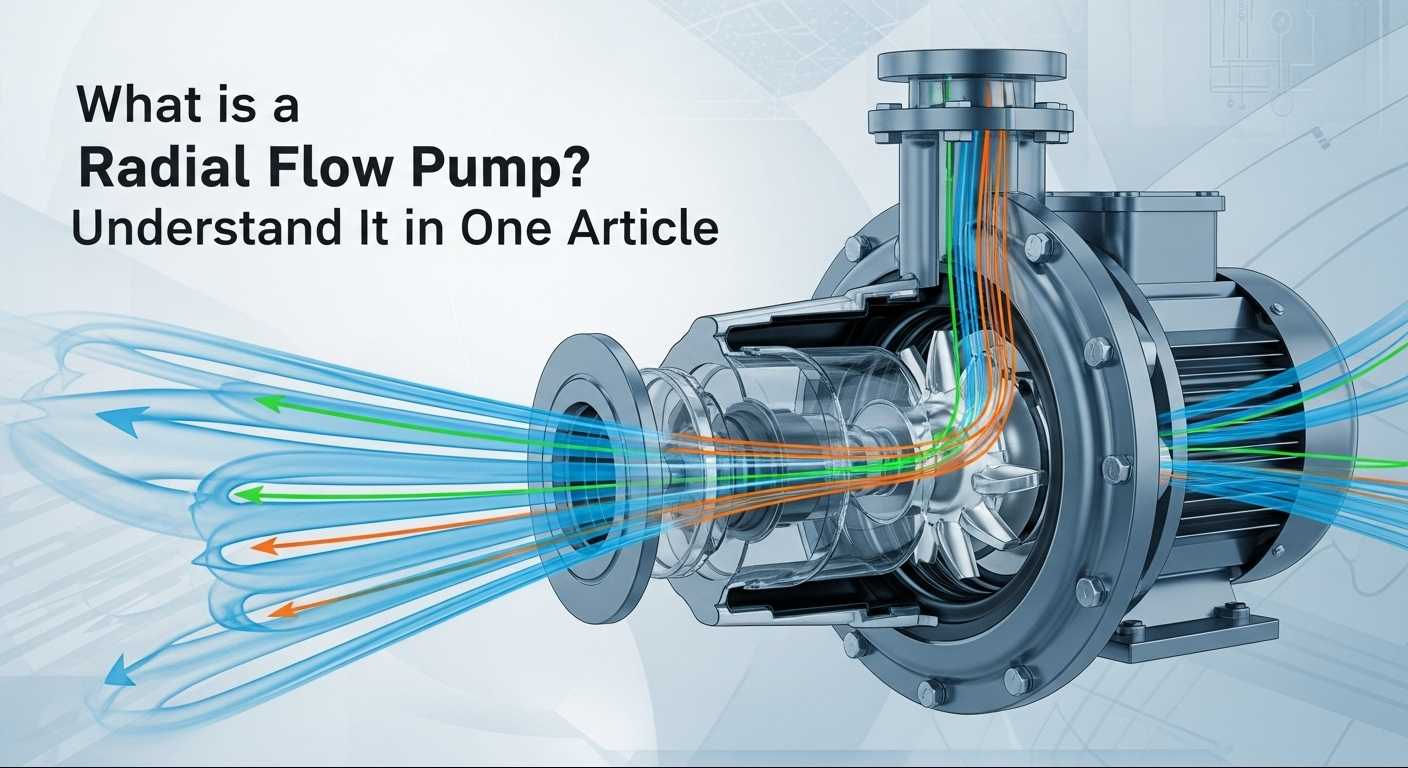

مضخات التدفق الشعاعيتعمل عن طريق ممارسة قوة الطرد المركزي على السوائل، مما يجعلها تتحرك بشكل عمودي على عمود المضخة. تتميز هذه المضخات بشفرات المكره المنحنية التي تعمل على تسريع تدفق السائل إلى الخارج، وهي الخيار الأفضل لظروف العمل ذات الضغط العالي. ومع ذلك، يواجه العديد من المستخدمين ارتباكًا أثناء الاختيار والتشغيل: ما هي بالضبط مضخة التدفق الشعاعي؟ كيف يعمل؟ كيفية اختيار النموذج المناسب لظروف عمل محددة؟ ما هي الصيغ العملية لحساب المعلمات؟ كيفية التعامل مع أخطاء الزائد؟ ستقوم هذه المقالة بتفصيل المعرفة الأساسية حول مضخات التدفق الشعاعي بدءًا من المنطق الأساسي وحتى المهارات العملية بلغة واضحة، مما يساعدك على البدء بسرعة.
يكمن جوهر مضخات التدفق الشعاعي في العمل الذي تقوم به قوة الطرد المركزي، وهو الفرق الأساسي بينها وبين مضخات التدفق المحوري أو مضخات التدفق المختلط - يتحرك السائل بشكل عمودي على عمود المضخة (أي "شعاعيًا") بدلاً من التوازي أو بشكل غير مباشر.
ببساطة، المحرك يدفع المكره للدوران بسرعة عالية. يدور السائل مع المكره، مما يولد قوة طرد مركزية، ويتم قذفه من مركز المكره إلى الحافة، مما يؤدي إلى زيادة الطاقة الحركية. بعد ذلك، يدخل السائل إلى الحلزون، حيث تقل سرعة التدفق وتتحول الطاقة الحركية إلى طاقة ضغط، مما يحقق النقل المضغوط.
تتمتع العلامات التجارية العالمية لمضخات التدفق الشعاعي بمزاياها الخاصة، والتي يمكن اختيارها بمرونة بناءً على أهمية ظروف العمل والميزانية: من بين العلامات التجارية المستوردة، تشتهر Grundfos (الدنمارك)، وهي علامة تجارية أوروبية راسخة، بالكفاءة العالية، وانخفاض مستوى الضجيج، والمتانة القوية، ومناسبة للسيناريوهات الرئيسية التي تتطلب تشغيلًا مستقرًا على المدى الطويل؛ تتميز WILO (ألمانيا) بالفعالية من حيث التكلفة وجودة الدقة الألمانية، مما يجعلها خيارًا ممتازًا لأولئك الذين لديهم ميزانيات محدودة ولكنهم يسعون إلى الاستقرار. ومن الجدير بالذكر أن Teffiko، وهي علامة تجارية إيطالية ناشئة، تدمج بين براعة التصميم الميكانيكي الإيطالي الرائعة، وتتفوق في مقاومة التآكل والقدرة على التكيف مع ظروف الضغط العالي. إنها مناسبة بشكل خاص للسيناريوهات القاسية مثل صناعة البتروكيماويات، مع منتجات تتوافق مع المعايير الدولية مثل API610. من خلال الجمع بين الجودة المستوردة والسعر المعقول، فقد أصبح خيارًا شائعًا يوازن بين الأداء والتكلفة.
حساب المعلمة هو الشرط الأساسي للاختيار. ستساعدك الصيغ العملية الثلاثة التالية + الحالات على حساب المتطلبات بسرعة:
الصيغة: Q = 3600 × A × v (A = πd²/4، حيث d هو القطر الداخلي لخط الأنابيب؛ v هي سرعة التدفق الموصى بها 1.5-3.0 م/ث)الحالة: القطر الداخلي لخط الأنابيب 0.1 م، وسرعة التدفق 2.0 م/ث. أ = 3.14 × 0.01/4 = 0.00785 م². س = 3600 × 0.00785 × 2.0 ≈ 56.5 م³/ساعة. اختر مضخة بمعدل تدفق مقنن يبلغ 60 مترًا مكعبًا في الساعة.
الصيغة: H = H_static + H_loss (H_static هو فرق الارتفاع بين منافذ الشفط والتفريغ؛ H_loss هي مقاومة خط الأنابيب، والتي تقدر بـ 10%-20% من H_static)الحالة: فرق الارتفاع 30 مترًا، خط أنابيب معقد (H_loss يقدر بـ 20%). ح = 30 + 30 × 20% = 36 م. اختر مضخة برأس مقنن يبلغ 40 مترًا.
الصيغة: P = (ρ × g × Q × H) / (1000 × η) (ρ هي كثافة السوائل؛ g = 9.8m/s²؛ Q يجب تحويلها إلى m³/s؛ η كفاءة المضخة، المقدرة بـ 75%) الحالة: نقل المياه النظيفة (ρ = 1000 كجم/م³)، Q = 56.5m³/h (0.0157m³/s)، H = 36 م. P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4 كيلو واط. اختر محركًا بقدرة 11 كيلو وات (احتفظ بـ 20% من هامش الربح).
لا يمكن فصل التشغيل الفعال لمضخات التدفق الشعاعي عن فهم مبدأ العمل والاختيار الدقيق وحساب المعلمات ومعالجة الأخطاء. يوصى بإصدار أحكام شاملة بناءً على ظروف عمل محددة (الوسائط، الضغط، معدل التدفق) واستشارة الفنيين المحترفين عند الضرورة. إذا كنت بحاجة لمعرفة المزيد حول مقارنات العلامات التجارية، أو مواصفات التثبيت، أو دورات الصيانة، فاتصل بنا.تيفيكوسوف نقدم لك استشارة فنية فردية وتحليلًا مجانيًا لتكيف ظروف العمل.
-
