تعد مضخات المسمار المفردة من نوع Teffike مناسبة لظروف العمل التالية:
● نقل وسائل الإعلام عالية اللزوجة: تتراوح لزوجة الوسائط من 20،000 إلى 200000 ميجا باسكال ، اعتمادًا على حجم المضخة.
● نقل الوسائط التي تحتوي على جزيئات أو ألياف صلبة: الحد الأقصى لحجم الجسيمات هو 16 مم ، أطول طول الألياف هو 100 مم. يكون محتوى الطور الصلب عمومًا 40 ٪ ، وعندما يكون الصلبة في الوسائط في شكل مسحوق ، يمكن أن تصل إلى 60 ٪ أو أعلى.
● نقل مستمر ومستقر: لا يوجد تقلبات دورية للضغط مثل مضخات الترددة.
● نقل الانفعال المنخفض: لا يضر بالهيكل المتأصل للوسائط.
● إرضاء متطلبات الضوضاء المنخفضة.
مخططات هيكل مضخة المسمار المفردة

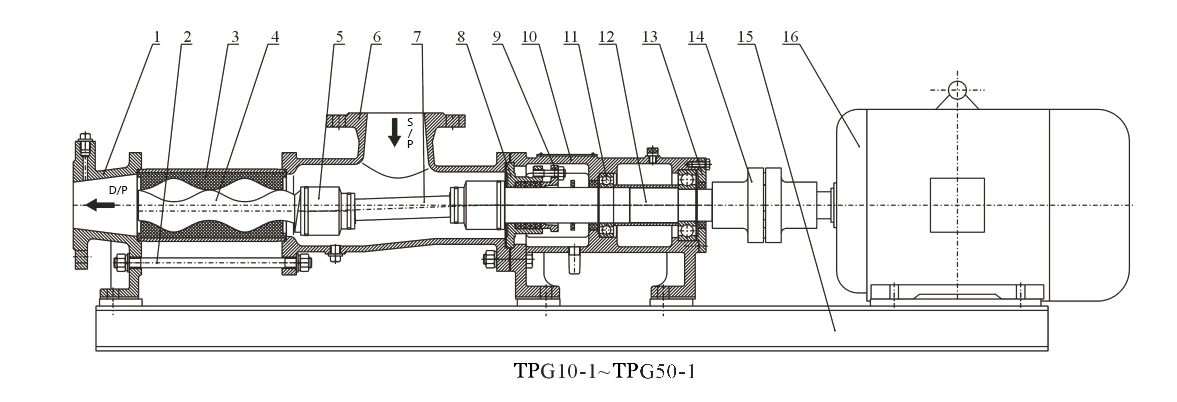

1. جسم تفريغ 2. قضيب 3. المقعود 4. عمود الفرق 5. الجمعية المشتركة 6. الجسم 6. توصيل العمود 8. المقعد الواقعي 9. التعب

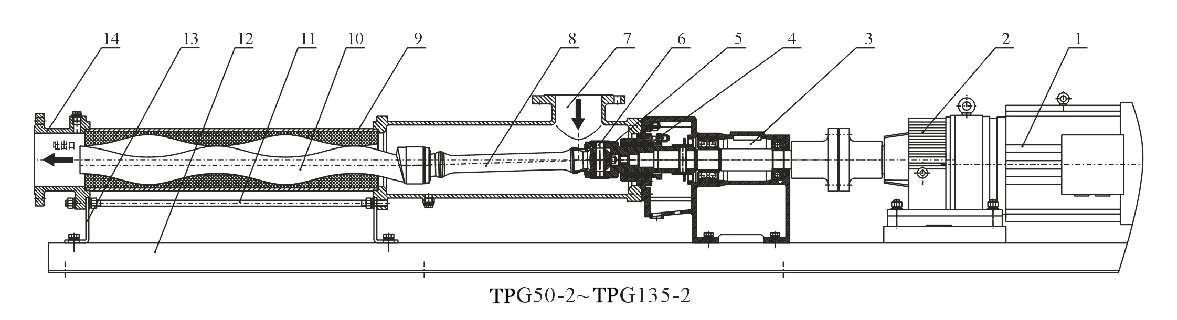

1.Motor 2.gearbox 3. مكون الإطار الحامل 4. مكون الختم التعبئة 5. مكون العمود 6. مكون مفصل 6. غرفة تصنيع 8. توصيل قضيب 9.stator

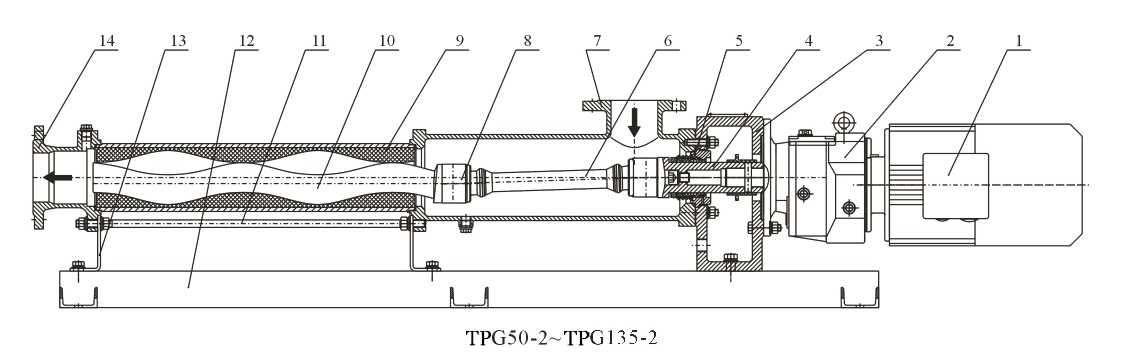

1.motor 2.gearbox 3. الدعم الوصي على التوصيل 4. عمود العمود 5. مجموعة الختم الميكانيكية 6. توصيل قضيب 7. غرفة الجمعية 8.Niversal مجموعة مفصل 9.stator 10. Rotor 11.Tie ROD 12.BASE
حقول التطبيق
● مجال حماية البيئة: مناسب لنقل مياه الصرف الصحي الصناعية والمحلية ، وكذلك الحمأة - المياه العكرية المحملة التي تحتوي على جزيئات صلبة وألياف قصيرة.
● صناعة بناء السفن: تستخدم لتنظيف وتنظيف السفن ونقل الوسائط مثل خلطات المياه ، وحمأة الزيت ، ومياه الصرف الصحي الزيتية.
● صناعة البترول: ينقل النفط الخام ، والزيت - خلائط المياه ، ومخاليط ميثان الفحم - الفحم.
● الصناعة الكيميائية الصيدلانية واليومية: يمكن أن تنقل العديد من الضيق اللزج والمستحلبات ومرهم مستحضرات التجميل.
● صناعة تعليب الأغذية: يمكن أن تنقل النشويات اللزجة ، والزيوت الصالحة للأكل ، والعسل ، والمربى ، والكريمات.
● صناعة التخمير: مناسبة لنقل الملاذ اللزج المخمر ، وحبوب التقطير الكثيفة ، وبقايا المنتجات الغذائية ، والسوائل المخاطية مع كتل صلبة مختلفة.
● صناعة البناء: تستخدم لرش ونقل المواد الفطرية مثل قذائف الهاون الأسمنت ، هاون الليمون ، والطلاء.
● صناعة التعدين: استنزاف المياه الجوفية والملاط - مياه الصرف الصحي المحملة التي تحتوي على جزيئات صلبة في المناجم على الأرض.
● الصناعة الكيميائية: تقوم المضخة الحلزونية بنقل المعلقات والزيوت والملفات الغروية والمواد اللاصقة.
● الطباعة والورق - صنع الصناعة: يمكن أن تنقل أحبار اللزوجة العالية ومعجون البلاستيك PVC لخلفية.
● الغلايات الصناعية ومحطات الطاقة: يتم استخدام المضخة الحلزونية لنقل ملاط المياه.
الجداول معلمة الأداء
| لا | نموذج المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | قطر نيلت مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-1-V. | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-1-V. | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | النقل بام |
| 3 | TPG15-1-V. | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | النقل بام |
| 4 | TPG20-1-V. | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | النقل بام |
| 5 | TPG25-1-V. | 2 | 0.6 | 960 | 1.5 | 32 | 25 | حمأة النقل |
| 6 | TPG30-1-V. | 5 | 0.6 | 960 | 2.2 | 50 | 40 | حمأة النقل |
| 7 | TPG35-1-V. | 8 | 0.6 | 960 | 3 | 65 | 50 | حمأة النقل |
| 8 | TPG40-1-V. | 12 | 0.6 | 960 | 4 | 80 | 65 | حمأة النقل |
| 9 | TPG50-1-V. | 20 | 0.6 | 960 | 5.5 | 100 | 80 | حمأة النقل |
| 10 | TPG60-1-V. | 30 | 0.6 | 960 | 11 | 125 | 100 | حمأة النقل |
اختيار المضخة من نوع TPG مع محرك 8 أقطاب (مضخة مدخل الحمأة الأولى ذات الجهد المنخفض)
| لا | نموذج المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | مدخل قطر مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-1-V. | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-1-V. | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | النقل بام |
| 3 | TPG15-1-V. | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | النقل بام |
| 4 | TPG20-1-V. | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | النقل بام |
| 5 | TPG25-1-V. | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | حمأة النقل |
| 6 | TPG30-1-V. | 4 | 0.6 | 720 | 2.2 | 50 | 40 | حمأة النقل |
| 7 | TPG35-1-V. | 6 | 0.6 | 720 | 2.2 | 65 | 50 | حمأة النقل |
| 8 | TPG40-1-V. | 9 | 0.6 | 720 | 3 | 80 | 65 | حمأة النقل |
| 9 | TPG50-1-V. | 15 | 0.6 | 720 | 4 | 100 | 80 | حمأة النقل |
| 10 | TPG60-1-V. | 25 | 0.6 | 720 | 7.5 | 125 | 100 | حمأة النقل |
| 11 | TPG70-1-V. | 40 | 0.6 | 720 | 11 | 150 | 125 | حمأة النقل |
| 12 | TPG85-1-V. | 50 | 0.6 | 720 | 15 | 150 | 150 | حمأة النقل |
| لا | وضع المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | قطر نيلت مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-2-V. | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-2-V. | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | النقل بام |
| 3 | TPG15-2-V. | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | النقل بام |
| 4 | TPG20-2-V. | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | النقل بام |
| 5 | TPG25-2-V. | 2 | 1.2 | 960 | 2.2 | 32 | 25 | حمأة النقل |
| 6 | TPG30-2-V. | 5 | 1.2 | 960 | 3 | 50 | 40 | حمأة النقل |
| 7 | TPG35-2-V. | 8 | 1.2 | 960 | 4 | 65 | 50 | حمأة النقل |
| 8 | TPG40-2-V. | 12 | 1.2 | 960 | 5.5 | 80 | 65 | حمأة النقل |
| 9 | TPG50-2-V. | 20 | 1.2 | 960 | 7.5 | 100 | 80 | حمأة النقل |
| 10 | TPG60-2-V. | 30 | 1.2 | 960 | 15 | 125 | 100 | حمأة النقل |
اختيار مضخة من نوع TPG مع محرك 8 أقطاب (مضخة مدخل الحمأة ذات الجهد المنخفض الجهد)
| لا. | نموذج المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | مدخل قطر مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-2-V. | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-2-V. | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | النقل بام |
| 3 | TPG15-2-V. | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | النقل بام |
| 4 | TPG20-2-V. | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | النقل بام |
| 5 | TPG25-2-V. | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | حمأة النقل |
| 6 | TPG30-2-V. | 4 | 1.2 | 720 | 2.2 | 50 | 40 | حمأة النقل |
| 7 | TPG35-2-V. | 6 | 1.2 | 720 | 3 | 65 | 50 | حمأة النقل |
| 8 | TPG40-2-V. | 9 | 1.2 | 720 | 4 | 80 | 65 | حمأة النقل |
| 9 | TPG50-2-V. | 15 | 1.2 | 720 | 7.5 | 100 | 80 | حمأة النقل |
| 10 | TPG60-2-V. | 25 | 1.2 | 720 | 11 | 125 | 100 | حمأة النقل |
| 11 | TPG70-2-V. | 40 | 1.2 | 720 | 18.5 | 150 | 125 | حمأة النقل |
| لا. | نموذج المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | مدخل قطر مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-2-V. | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-2-V. | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | النقل بام |
| 3 | TPG15-2-V. | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | النقل بام |
| 4 | TPG20-2-V. | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | النقل بام |
| 5 | TPG25-2-V. | 2 | 1.2 | 960 | 2.2 | 32 | 25 | حمأة النقل |
| 6 | TPG30-2-V. | 5 | 1.2 | 960 | 3 | 50 | 40 | نقل سودج |
| 7 | TPG35-2-V. | 8 | 1.2 | 960 | 4 | 65 | 50 | حمأة النقل |
| 8 | TPG40-2-V. | 12 | 1.2 | 960 | 5.5 | 80 | 65 | حمأة النقل |
| 9 | TPG50-2-V. | 20 | 1.2 | 960 | 7.5 | 100 | 80 | حمأة النقل |
| 10 | TPG60-2-V. | 30 | 1.2 | 960 | 15 | 125 | 100 | حمأة النقل |
اختيار المضخة من نوع TPG مع محرك 8 أقطاب (مضخة مدخل الحمأة المرحلة الثانية عالية الجهد)
| لا | نموذج المضخة | تدفق م/ح | الضغط MPA | تصنيف السرعة RPM | قوة المحرك KW | مدخل قطر مم | منفذ عيار MM | وظيفة |
| 1 | TPG10-2-V. | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | النقل بام |
| 2 | TPG13-2-V. | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | النقل بام |
| 3 | TPG15-2-V. | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | النقل بام |
| 4 | TPG20-2-V. | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | حمأة النقل |
| 5 | TPG25-2-V. | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | حمأة النقل |
| 6 | TPG30-2-V. | 4 | 1.2 | 720 | 2.2 | 50 | 40 | حمأة النقل |
| 7 | TPG35-2-V. | 6 | 1.2 | 720 | 3 | 65 | 50 | حمأة النقل |
| 8 | TPG40-2-V. | 9 | 1.2 | 720 | 4 | 80 | 65 | حمأة النقل |
| 9 | TPG50-2-V. | 15 | 1.2 | 720 | 7.5 | 100 | 80 | حمأة النقل |
| 10 | TPG60-2-V. | 25 | 1.2 | 720 | 11 | 125 | 100 | حمأة النقل |
| 11 | TPG70-2-V. | 40 | 1.2 | 720 | 18.5 | 150 | 125 | حمأة النقل |
