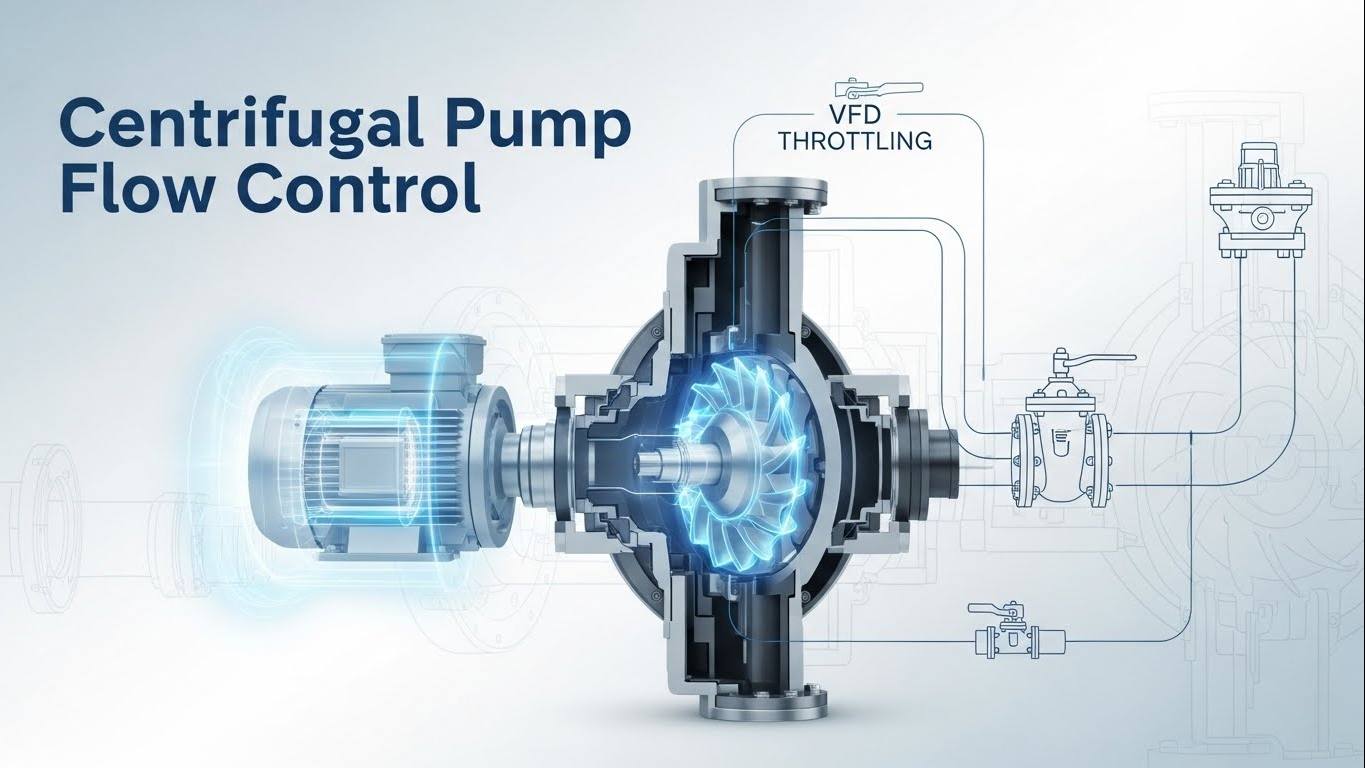

ما هي طرق التحكم في تدفق مضخة الطرد المركزي؟

في التشغيل الفعلي لمضخات الطرد المركزي، تنظيم التدفق مهمة شائعة. ومع ذلك، يواجه العديد من المهندسين في الموقع لغزًا: لماذا تستهلك بعض الطرق المزيد من الكهرباء بينما توفر طرق أخرى الطاقة عند تقليل معدل التدفق؟ كباحث، لن أخبرك فقط بالطرق المتاحة للتحكم في تدفق مضخة الطرد المركزي ولكن سأوضح لك أيضًا "أي التنظيم هو الأكثر فعالية من حيث التكلفة" من خلال مقارنة البيانات. ستحلل هذه المقالة بعمق أربعة مخططات رئيسية للتحكم في التدفق.

1. تنظيم اختناق صمام المخرج

يعد تنظيم صمام المخرج الطريقة الأكثر بدائية في المجال الصناعي. منطقها بسيط: يتم توصيل صمام التحكم على التوالي عند مخرج المضخة للتحكم في معدل التدفق عن طريق تغيير مقاومة الصمام.

• صفات:يظل منحنى أداء المضخة دون تغيير، لكن منحنى مقاومة النظام يصبح أكثر انحدارًا، مما يؤدي إلى انحراف نقطة التشغيل الفعلية.
• تأثير كفاءة الطاقة:وبما أن الرأس الزائد "يستهلك" كطاقة حرارية بواسطة الصمام، فإن كفاءة النظام الإجمالية تنخفض بشكل ملحوظ، خاصة في ظل ظروف التدفق المنخفض حيث يكون هدر الطاقة شديدًا.
• السيناريوهات القابلة للتطبيق:تنظيم مؤقت، أو أنظمة منخفضة الطاقة، أو مناسبات ذات متطلبات منخفضة لكفاءة الطاقة.

2. تجاوز تنظيم إعادة التدوير

تحقق هذه الطريقة التحكم غير المباشر في تدفق الخط الرئيسي عن طريق وضع خط أنابيب جانبي عند مخرج المضخة لإعادة جزء من السائل إلى خزان التخزين أو مدخل المضخة.

• مبدأ:يتم توصيل الممر الجانبي بالتوازي مع المضخة، مما يؤدي إلى تغيير توزيع التدفق الإجمالي للنظام. للحفاظ على ضغط المخرج المطلوب، قد تحتاج المضخة إلى إخراج معدل تدفق إجمالي أكبر.
• تأثير كفاءة الطاقة:بسبب الدوران غير الصحيح لجزء من السائل، عادة ما يكون استهلاك الطاقة الإجمالي أعلى من طرق التنظيم الأخرى، وتكون كفاءة النظام منخفضة.
• المزايا:يمكنها بشكل فعال منع المضخة من العمل تحت الحد الأدنى لمعدل التدفق المستمر، وتجنب ارتفاع درجة الحرارة، أو التشغيل الجاف، أو الضرر الميكانيكي.
• التطبيقات النموذجية:وسائل النقل ذات درجات الحرارة العالية ومضخات تغذية الغلايات والعمليات الكيميائية مع متطلبات صارمة للحد الأدنى من معدل التدفق.

3. تشذيب قطر المكره

يتم تقليل سعة رأس وتدفق المضخة بشكل دائم عن طريق المعالجة الميكانيكية وتقليل القطر الخارجي للمكره. هذه لائحة "على مستوى الأجهزة" ولا تتطلب معدات تحكم إضافية.

• أساس:يتبع قانون تشذيب المكره - معدل التدفق يتناسب مع قطر المكره، والرأس يتناسب مع مربع القطر.
• أداء كفاءة الطاقة:بعد التعديل، يمكن للمضخة أن تعمل بالقرب من المنطقة ذات الكفاءة العالية في ظل ظروف العمل الجديدة، مع الحد الأدنى من فقدان كفاءة النظام.
• القيود:العملية لا رجعة فيها ولا تنطبق إلا على ظروف العمل مع التشغيل المستقر طويل الأجل بمعدلات تدفق منخفضة؛ سيؤدي التشذيب المفرط إلى تدمير التوازن الهيدروليكي وتقليل الكفاءة.
• توصية:بشكل عام، يجب ألا تتجاوز نسبة التشذيب 10% من القطر الأصلي، ويجب أن يتم تنفيذها بواسطة مصنعين محترفين.

4. التحكم في سرعة التردد المتغير

يتم تغيير سرعة دوران المكره عن طريق ضبط سرعة المحرك من خلال محول التردد.

4.1 الجوهر الفني

هذه هي الطريقة الأكثر علمية. عندما تنخفض السرعة، يتحول المنحنى المميز للمضخة إلى الأسفل ككل ويصبح أكثر استواءً. وفقًا لقوانين التقارب، تتناسب القوة مع مكعب السرعة، مما يعني أن الانخفاض الطفيف في السرعة يمكن أن يؤدي إلى تأثيرات كبيرة في توفير الطاقة.

• مزايا كفاءة الطاقة:لا توجد خسارة إضافية في الاختناق، وتعمل المضخة دائمًا بالقرب من حالة العمل التصميمية؛ طالما أن السرعة ليست أقل من الحد الأدنى المعقول (عادة حوالي 50% من السرعة المقدرة)، فلا يزال من الممكن الحفاظ على الكفاءة عند مستوى عالٍ.
• قيمة إضافية:تعمل البداية الناعمة على تقليل التأثير الميكانيكي، ودعم التكامل التلقائي، وإطالة عمر خدمة المحرك والمضخة.
• نطاق التطبيق:يستخدم على نطاق واسع في إمدادات المياه، HVAC، الصناعة الكيميائية، الطاقة الكهربائية، وغيرها من المجالات ذات المتطلبات العالية لكفاءة الطاقة ودقة التحكم.

5. مقارنة متعمقة لطرق التحكم في تدفق مضخة الطرد المركزي

خاتمة

لا يوجد حل مثالي للتحكم في تدفق مضخة الطرد المركزي، فقط الخيارات المناسبة. في التطبيقات العملية، يجب أن يعتمد الاختيار على العوامل الأساسية مثل الطلب على التدفق، ونطاق الضغط، وخصائص السوائل، وميزانية استهلاك الطاقة. بالنسبة لظروف العمل المعقدة، يمكن الجمع بين طرق متعددة لتحقيق التوازن بين استقرار النظام وانخفاض استهلاك الطاقة.
