"لقد أحرقت مضختنا المحرك مرة أخرى!"
"فواتير الكهرباء لمضخات المياه مرتفعة بشكل يبعث على السخرية هذا الشهر. هل اخترنا المضخة الخطأ؟"
"بعد تركيب المضخة الجديدة، أصبح معدل التدفق غير قادر على تلبية متطلبات التصميم..."
هذه المشاكل المتكررة في إمدادات المياه، والهندسة الكيميائية، والتدفئة والتهوية وتكييف الهواء وغيرها من المجالات غالبا ما تنبع من سوء قراءة أو تجاهل "دليل التعليمات" الأساسي لمضخة الطرد المركزي - منحنى الأداء. باعتبارها من المعدات الأساسية المستخدمة على نطاق واسع في الصناعة، كل 1% زيادة في كفاءة أمضخة الطرد المركزييمكن أن يعني توفيرًا سنويًا يصل إلى عشرات الآلاف أو حتى مئات الآلاف من اليوانات في تكاليف التشغيل لمشروع واسع النطاق.
ستعلمك هذه المقالة كيفية تفسير منحنيات المضخة، ولن تخبرك فقط بكيفية قراءتها، ولكن أيضًا كيفية استخدامها لاتخاذ قرارات الشراء والتشغيل والصيانة المثلى.

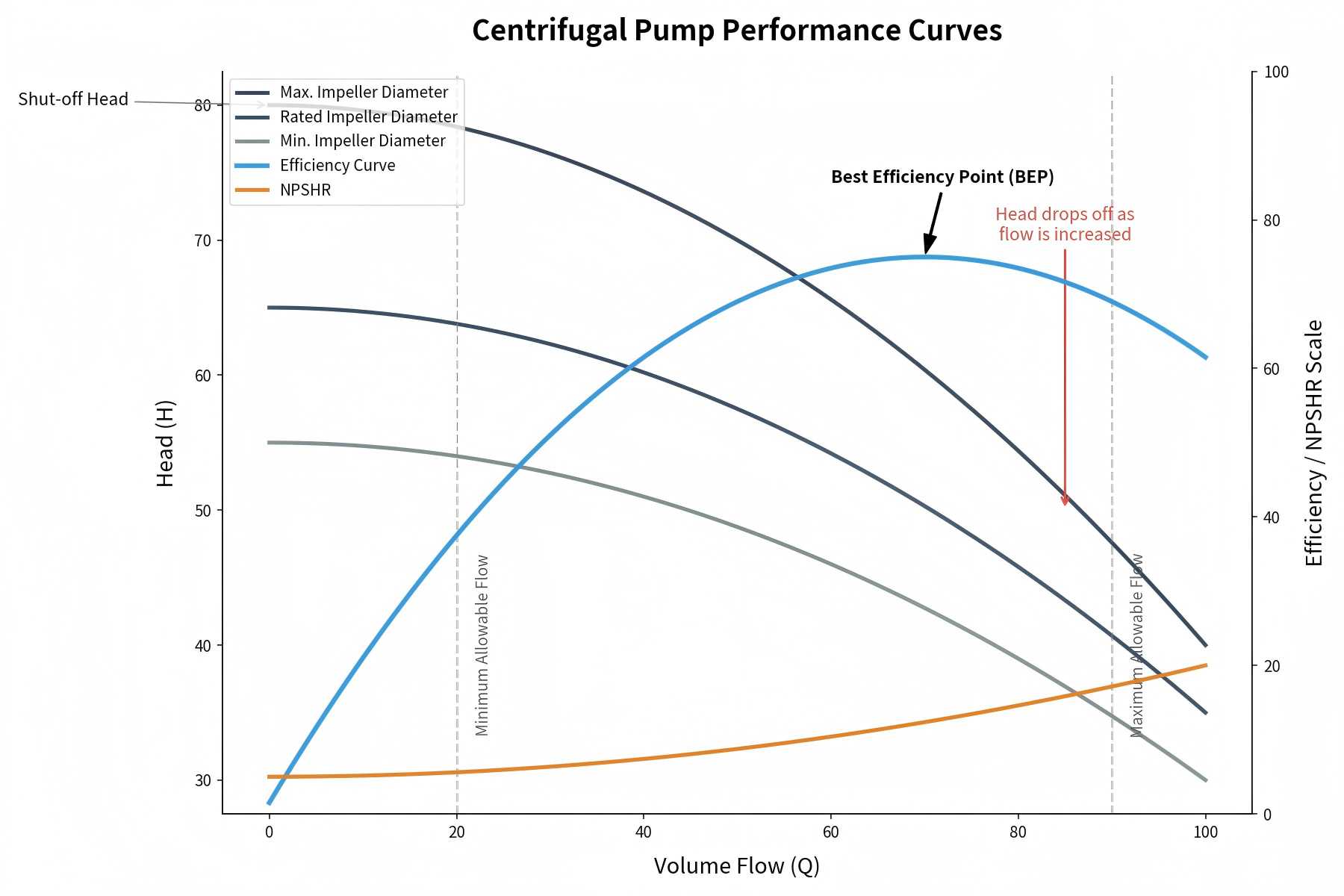

يعد منحنى التدفق الرأسي (منحنى H-Q) الجزء الأساسي في منحنى المضخة. إنه يصور العلاقة بين رأس المضخة (الارتفاع الذي يمكن للمضخة رفع السائل إليه) ومعدل التدفق (حجم السائل الذي تنقله المضخة لكل وحدة زمنية) بسرعة ثابتة. عادة، يتم رسم الرأس على المحور الرأسي (المحور ص) ومعدل التدفق على المحور الأفقي (المحور السيني).
يمكن استخلاص استنتاج رئيسي من منحنى H-Q: مع زيادة معدل التدفق، يتناقص الرأس تدريجياً. وذلك لأنه مع مرور المزيد من السوائل عبر المكره وغلاف المضخة، يزداد احتكاك السوائل والاضطراب داخل المضخة، مما يؤدي إلى انخفاض الرأس. على سبيل المثال، يمكن للمضخة أن تولد 100 قدم من الرأس بمعدل تدفق يبلغ 50 جالونًا في الدقيقة (gpm)، بينما ينخفض الرأس إلى 80 قدمًا عندما يزيد معدل التدفق إلى 75 جالونًا في الدقيقة - هذه العلاقة واضحة للعيان على المنحنى.
يوضح منحنى تدفق الطاقة (P-Q Curve) العلاقة بين استهلاك طاقة المضخة ومعدل التدفق بسرعة ثابتة. يتم رسم استهلاك الطاقة (بالحصان أو الكيلووات) على المحور الرأسي، ومعدل التدفق على المحور الأفقي.
على عكس منحنى H-Q، يظهر منحنى P-Q اتجاهًا تصاعديًا: يزداد استهلاك الطاقة مع ارتفاع معدل التدفق. وذلك لأن المضخة تحتاج إلى بذل المزيد من الجهد لتوصيل المزيد من السوائل والتغلب على الاحتكاك والاضطراب الأكبر. يعد فهم هذا المنحنى أمرًا بالغ الأهمية لاختيار محرك المضخة - إذا كان المحرك صغير الحجم، فقد يزيد التحميل في ظل ظروف التدفق العالي؛ إذا كان حجمها كبيرًا، فسوف يتسبب ذلك في إهدار الطاقة.
يعكس منحنى كفاءة التدفق (E-Q Curve) كفاءة المضخة بمعدلات تدفق مختلفة. يتم رسم الكفاءة (معبراً عنها كنسبة مئوية) على المحور الرأسي، ومعدل التدفق على المحور الأفقي. يعد هذا المنحنى أمرًا أساسيًا لتقليل استهلاك الطاقة، حيث يوضح معدل التدفق الذي تعمل به المضخة بأقصى قدر من الكفاءة.
عادة ما يكون منحنى الكفاءة "على شكل تلة": ترتفع الكفاءة إلى الذروة مع زيادة معدل التدفق، ثم تنخفض تدريجياً مع استمرار زيادة معدل التدفق. تسمى ذروة هذا المنحنى "أفضل نقطة كفاءة" (BEP) - موضحة بالتفصيل أدناه.
لا تقتصر قراءة منحنى المضخة على تحديد المنحنيات الفرعية الثلاثة فحسب، بل تتعلق أيضًا بفهم نقاط البيانات الرئيسية التي تحدد أداء المضخة. فيما يلي العناصر الأساسية التي يجب التركيز عليها:
أفضل نقطة كفاءة (BEP) هي مزيج من معدل التدفق والرأس الذي تعمل عنده المضخة بأقصى قدر من الكفاءة، وهي أيضًا ذروة منحنى E-Q ونقطة التشغيل الأكثر اقتصادًا للمضخة. عند اختيار مضخة، قم بإعطاء الأولوية للنماذج التي تكون فيها نقطة التشغيل المطلوبة (معدل التدفق + الرأس) للنظام قريبة من أفضل الممارسات البيئية قدر الإمكان.
يؤدي تشغيل المضخة بعيدًا عن أفضل الممارسات البيئية إلى زيادة استهلاك الطاقة، وتسريع تآكل المكره والمحرك، وتقصير عمر خدمة المضخة. على سبيل المثال، قد تواجه المضخة ذات أفضل الممارسات البيئية المتوافقة مع 60 جالونًا في الدقيقة انخفاضًا في الكفاءة بنسبة 20%-30% وفشلًا مبكرًا عند التشغيل عند 30 جالونًا في الدقيقة (نصف معدل تدفق أفضل الممارسات البيئية).
يشير نطاق التشغيل (المعروف أيضًا باسم نطاق الأداء) إلى معدل التدفق والفاصل الزمني الذي يمكن أن تعمل فيه المضخة بأمان دون إتلاف المكره أو المحرك أو المكونات الأخرى. يتم تحديد هذا النطاق من خلال الحد الأدنى/الأقصى لمعدل التدفق والرأس للمضخة، ويمكن رؤيته مباشرة على منحنى H-Q.
يوصي المصنعون عادةً بتشغيل المضخة ضمن نطاق 70%-120% من أفضل الممارسات البيئية لضمان نطاق تشغيل آمن. قد يؤدي التشغيل خارج هذا النطاق إلى التجويف والاهتزاز المفرط وارتفاع درجة حرارة المحرك ومشاكل أخرى.
رأس الإغلاق هو الحد الأقصى للرأس الذي يمكن أن تولده المضخة عند تدفق صفر (أي عندما يكون صمام التفريغ مغلقًا)، وهو تقاطع منحنى H-Q والمحور الرأسي (المحور Y). يعد فهم رأس الإغلاق أمرًا بالغ الأهمية لتصميم النظام - إذا تجاوز الرأس الثابت للنظام رأس إيقاف المضخة، فسوف تفشل المضخة في توصيل السائل.
الحد الأقصى لمعدل التدفق هو الحد الأقصى للتدفق الذي يمكن أن توفره المضخة عند مستوى الصفر (أي عدم وجود مقاومة للتدفق)، وهو تقاطع منحنى H-Q والمحور الأفقي (المحور السيني). تساعدك هذه القيمة على تحديد ما إذا كانت المضخة قادرة على تلبية الحد الأقصى لطلب التدفق في النظام.
يعد صافي رأس الشفط الإيجابي (NPSH) معلمة أساسية لمنع التجويف - وهي ظاهرة مدمرة حيث تتشكل فقاعات البخار في السائل بسبب عدم كفاية ضغط الشفط، مما يؤدي إلى إتلاف مكونات المضخة. NPSH هو الفرق بين ضغط السائل عند شفط المضخة وضغط بخار السائل.
تتضمن معظم منحنيات المضخة منحنى NPSH، الذي يوضح الحد الأدنى من NPSH المطلوب لتشغيل المضخة بدون تجويف بمعدلات تدفق مختلفة. لتجنب التجويف، يجب أن يكون NPSH المتاح للنظام أكبر من NPSH الذي تتطلبه المضخة.
ليست كل منحنيات المضخة لها نفس الشكل - يعتمد شكلها على تصميم المضخة، وتتناسب أشكال المنحنيات المختلفة مع سيناريوهات التطبيق المختلفة. فيما يلي أشكال منحنى المضخة الثلاثة الأكثر شيوعًا:
يشير المنحنى الحاد إلى أن المضخة يمكنها توليد رأس مرتفع بمعدلات تدفق منخفضة. هذا النوع من المنحنيات مناسب لتطبيقات الضغط العالي مثل أنظمة تغذية الغلايات أو التنظيف بالضغط العالي أو العمليات الصناعية حيث يمر السائل عبر أنابيب رفيعة أو أنظمة عالية المقاومة.
يعني المنحنى المسطح أن المضخة يمكن أن توفر تدفقًا عاليًا عند الرأس المنخفض. إنه مثالي للتطبيقات ذات التدفق الكبير والمنخفضة المقاومة مثل أنظمة الري أو أبراج التبريد أو أنظمة إمدادات المياه البلدية.
يشير المنحنى المتدلي بسرعة إلى أن المضخة عرضة للتجويف عند معدلات تدفق منخفضة. تتطلب هذه المضخات NPSH أعلى للعمل بكفاءة، وهي مناسبة للتطبيقات ذات معدلات التدفق المستقرة وضغط الشفط الكافي.
للاستفادة الكاملة من منحنيات المضخة، اتبع هذه النصائح العملية - فهي ستساعدك على اختيار المضخة المناسبة وتحسين أدائها:
لاختيار الحقمضخة الطرد المركزي، قم أولاً بتوضيح متطلبات النظام، ثم مطابقة المتطلبات مع أداء المضخة باستخدام منحنى المضخة. وفيما يلي دليل خطوة بخطوة:
بعد اختيار المضخة المناسبة، يمكنك تحسين أدائها باستخدام منحنى المضخة لتقليل التكاليف وإطالة عمر الخدمة. وفيما يلي الاستراتيجيات الأساسية:
