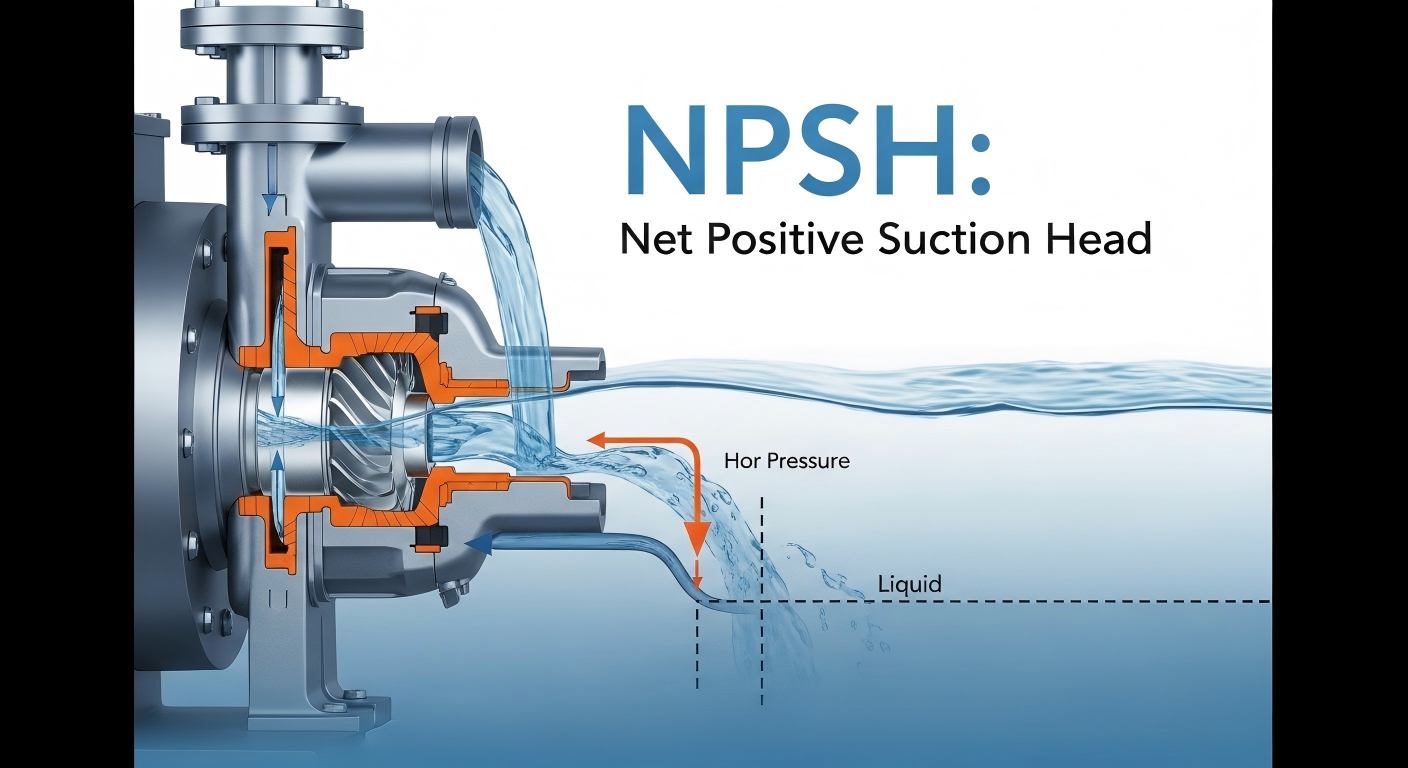

ما هو صافي رأس الشفط الإيجابي (NPSH)؟

إذا كنت تقوم بتشغيل أو تصميممضخة الطرد المركزيالنظام، NPSH (صافي رأس الشفط الإيجابي) هو مصطلح لا يمكنك تجنبه. إنها ليست مجرد معلمة فيزيائية، ولكنها خط فاصل حاسم يحدد ما إذا كانت المضخة الخاصة بك ستعمل بسلاسة لعقود من الزمن أو سيتم إلغاؤها بسبب التجويف في غضون بضعة أشهر فقط.

I. التعريف الأساسي لـ NPSH

يشير NPSH إلى طاقة الضغط الفائضة الفعالة التي يمتلكها السائل عند مدخل مضخة الطرد المركزي. وظيفتها الأساسية هي التغلب على مقاومة التدفق ومنع تبخر السائل، ويتم قياسها عادة بالمتر من عمود الماء (م) أو قدم عمود السائل (قدم).

عندما تكون مضخة الطرد المركزي قيد التشغيل، تتشكل منطقة الضغط المنخفض عند مدخل المكره بسبب التدفق عالي السرعة للسائل. إذا انخفض الضغط هنا إلى أقل من ضغط البخار المشبع للسائل، فسوف يتبخر السائل على الفور، مما يولد عددًا كبيرًا من فقاعات البخار. عندما تتدفق الفقاعات مع السائل إلى منطقة الضغط العالي في المكره، فإنها تنهار وتنفجر بسرعة. تُعرف هذه الظاهرة باسم التجويف - وهو نمط الفشل الأكثر تدميراً لمضخات الطرد المركزي. إن وجود NPSH يهدف إلى الحفاظ على الحد الأدنى من الضغط ومنع حدوث التجويف.

ثانيا. وجهان NPSH: NPSHA مقابل NPSHR

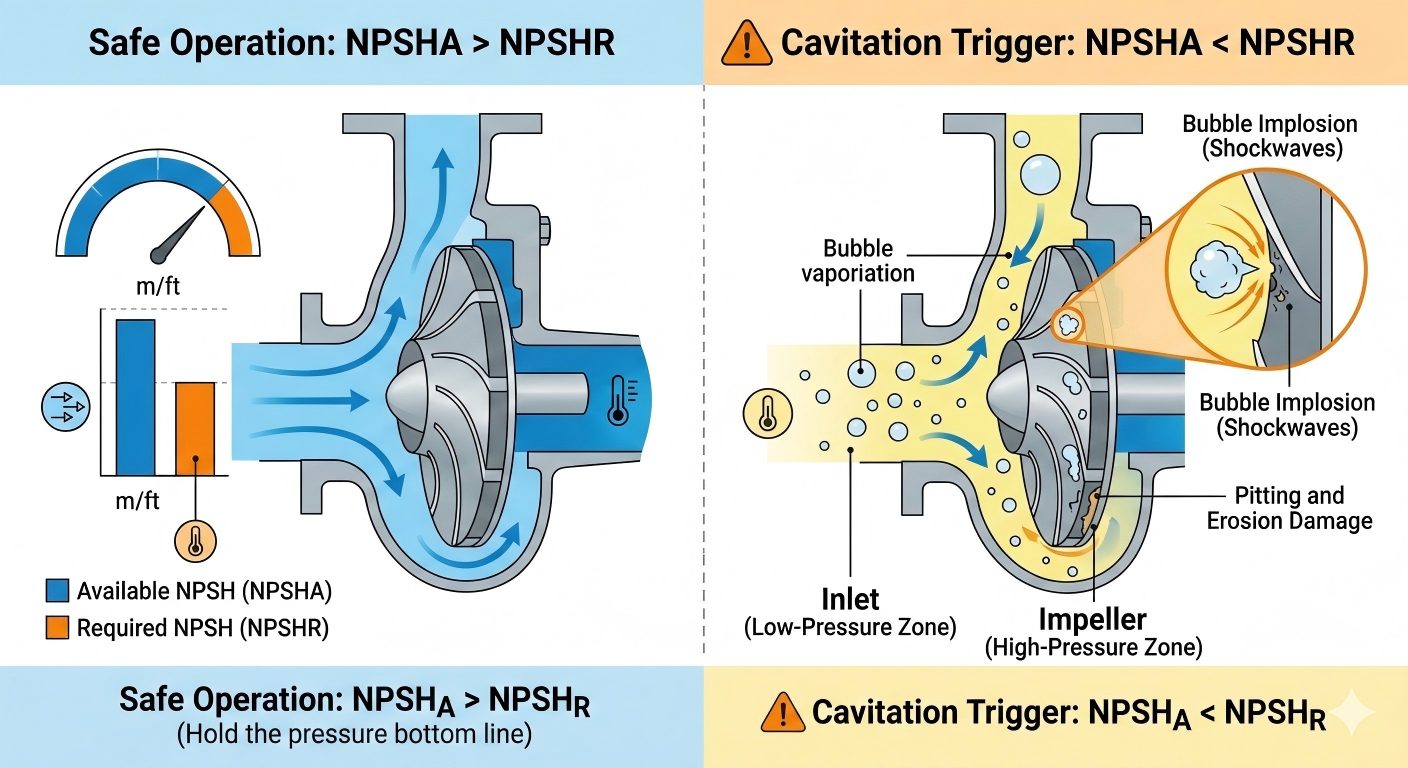

إن الخلط بين هذين المفهومين هو السبب الأول للاختيار غير الصحيح في المواقع الهندسية وعمليات بحث Google. لضمان سلامة المضخة، يجب أن تكون العلاقة بينهما مفهومة بوضوح.

1. متوفر NPSH (NPSHA)

ما مقدار الطاقة التي يمكن للنظام توفيرها فعليًا؟

يتم تحديد NPSHA بالكامل وفقًا لظروف التثبيت الخاصة بك وليس لها أي علاقة بالعلامة التجارية للمضخة. يعتمد ذلك على العوامل التالية:

• ارتفاع مستوى السائل: ارتفاع سطح سائل خزان التخزين بالنسبة إلى خط المضخة المركزي (موجب للشفط المغمور، وسالب لشفط الرفع).
• الضغط السطحي: ما إذا كان خزان التخزين مفتوحًا للضغط الجوي أو مغلقًا ومضغوطًا.
• احتكاك خط الأنابيب: خسائر المقاومة الناتجة عن طول خط الأنابيب والأكواع والصمامات.
• درجة حرارة السائل: نقطة أساسية! كلما ارتفعت درجة الحرارة، أصبح تبخر السائل أسهل، وانخفض NPSHA.

2. مطلوب NPSH (NPSHR)

ما مقدار الطاقة التي تستهلكها المضخة نفسها؟

NPSHR هي خاصية متأصلة في المضخة، تحددها الشركة المصنعة من خلال اختبارات صارمة ويتم تمييزها على منحنى أداء المضخة. وهو يمثل استهلاك الطاقة اللازمة لتدفق السائل من مدخل المضخة إلى نقطة الضغط الأدنى داخل المكره.

• تأثير معدل التدفق: كلما ارتفع معدل التدفق، زادت سرعة التدفق، وكلما زاد انخفاض الضغط، وعادة ما يكون NPSHR أعلى.
• تأثير التصميم: يمكن للنموذج الهيدروليكي الممتاز (مثل تصميم الشفط المزدوج) أن يقلل بشكل كبير من NPSHR.

ثالثا. التجويف: الخطر المميت لعدم كفاية NPSH

عندما يكون NPSHa

1. حدوث عملية التجويف

1. تشكيل منطقة الضغط المنخفض: ينخفض ​​ضغط مدخل المضخة بشكل حاد، ويغلي السائل على الفور، مما يولد عددًا كبيرًا من فقاعات البخار الصغيرة.
2. انفجار الفقاعة: عندما تتدفق الفقاعات إلى منطقة الضغط العالي في المكره، فإنها تنهار وتنفجر بسرعة، مما ينتج عنه موجات صدمية محلية عالية الكثافة.
3. تراكم الأضرار: تعمل الملايين من الانفجارات المجهرية بشكل مستمر، مما يؤدي إلى إتلاف المكونات الأساسية لجسم المضخة تدريجيًا.

2. خمس عواقب وخيمة ناجمة عن التجويف

رابعا. الدليل العملي: كيفية تحسين NPSHa وتجنب مخاطر التجويف

في ظروف العمل في الموقع، يمكن تعديل NPSHa من خلال تحسين النظام. اتجاهات التحسين الأساسية هي كما يلي، والتي يمكن تنفيذها وفقًا للسيناريوهات الفعلية:

1. تحسين موضع التثبيت: خفض ارتفاع تركيب المضخة، وإعطاء الأولوية لوضع تركيب الشفط المغمور بالمياه لزيادة رأس الضغط الثابت للمدخل بشكل مباشر.
2. تبسيط خط أنابيب الشفط: تقصير طول خط أنابيب الشفط، وتقليل مكونات المقاومة المحلية مثل الأكواع والصمامات، وزيادة قطر أنبوب الشفط، وتقليل سرعة تدفق السوائل وفقدان الاحتكاك.
3. رفع مستوى السائل الداخل: قم بزيادة ارتفاع مستوى السائل على جانب الشفط لتعزيز الضغط الثابت الفعال وتعزيز إمدادات ضغط المدخل.
4. التحكم في الظروف المتوسطة: خفض درجة حرارة الوسائط ذات درجة الحرارة العالية لتقليل ضغط البخار؛ أو حدد أنواع المضخات المقاومة للتجويف المناسبة للوسط.
5. اختيار النوع ومطابقته بدقة: إعطاء الأولوية لمضخات الطرد المركزي ذات قيم NPSHR الأقل لتقليل مخاطر التجويف من المصدر والتكيف مع ظروف العمل المعقدة.

الخلاصة: دع البيانات تحمي أصولك

ما هو صافي رأس الشفط الإيجابي (NPSH)؟ إنه الخط الفاصل بين التشغيل الفعال والفشل الكارثي.

لا تنتظر حتى تسمع صوت "رمي الحجارة" لتتحرك.تيفيكوتلتزم بتزويدك بحلول سلسة لا تلبي المعايير فحسب، بل تتجاوز التوقعات أيضًا. بدءًا من التحليل الدقيق لحالة العمل وحتى التصنيع الممتاز للمضخات، نقوم بدمج السعي النهائي لـ NPSH في كل قطعة من المعدات، مما يضمن أن نظامك يعمل بكفاءة في صمت وخالي من مشاكل التجويف.
