التشغيل الجاف (التشغيل الجاف/التباطؤ) لـ أمضخة الطرد المركزييشير إلى حالة تشغيل غير طبيعية حيث يفتقر تجويف المضخة إلى السائل، أو لا يحتوي على حجم سائل كافٍ أو يفقد سائل الشفط أثناء استمرار تشغيل المضخة. إنه خطأ مدمر للغاية يحدث بشكل متكرر في مضخات الطرد المركزي الصناعية. تعتمد مضخات الطرد المركزي على السائل المنقول للتشحيم والتبريد وتثبيت الضغط الهيدروليكي. بمجرد حرمانها من الحماية المتوسطة، ستحتك المكونات الداخلية مباشرة ببعضها البعض وتتراكم الحرارة بسرعة. حتى فترة قصيرة من التباطؤ يمكن أن تسبب أضرارًا لا يمكن إصلاحها وحتى فشلًا كاملاً في المضخة مما يؤدي إلى إيقاف التشغيل.
في ظل ظروف التشغيل العادية، يشكل السائل الموجود داخل المضخة طبقة سائلة على أسطح الأختام الميكانيكية والمحامل والدفاعات. هذا الغشاء لا يقلل الاحتكاك بين الأجزاء المعدنية فحسب، بل يبدد أيضًا الحرارة المتولدة أثناء التشغيل، مع موازنة المقاومة الهيدروليكية للمكره الدوار لضمان التشغيل المستقر للمعدات.
عند حدوث التشغيل الجاف، يقوم الهواء باستبدال السائل المنقول بالكامل داخل تجويف المضخة، مما يدفع المعدات إلى ما هو أبعد من حدود التشغيل المصممة لها. بمجرد اختفاء الغشاء السائل تمامًا، تفقد جميع المكونات الدقيقة التشحيم والتبريد. تدور المكره بسرعة عالية تحت عدم التحميل، وتفشل في نقل الوسط بينما تخلق ضغطًا داخليًا غير متوازن. تتداخل الأعطال المختلفة وتتصاعد بشكل مستمر، وتتطور من تلف جزئي للمكونات إلى فشل النظام بالكامل خلال فترة زمنية قصيرة.
لن يؤدي التشغيل الجاف لمضخات الطرد المركزي إلى حرق المحرك مباشرة، ولكنه يتسبب في أضرار قاتلة للمكونات الدقيقة الأساسية، مما يؤدي إلى زيادة تكاليف الصيانة بشكل كبير وتقليل عمر خدمة المعدات. وتنقسم مخاطرها الأساسية إلى خمس فئات:
تعتمد الأختام الميكانيكية على الفيلم السائل للعزل والتشحيم وخفض درجة الحرارة. أثناء التشغيل الجاف، يؤدي الاحتكاك الجاف المباشر بين وجوه نهاية الختم إلى ارتفاع مفاجئ في درجة الحرارة، مما يؤدي إلى الاجتثاث والتشوه والتشقق في حلقات الختم، مما يؤدي مباشرة إلى تسرب السائل من المعدات. هذا هو الخطأ الأكثر شيوعًا الناتج عن التشغيل الجاف.
بدون التشحيم السائل، ترتفع مقاومة احتكاك المحمل بشكل حاد مع تراكم الحرارة المحلية الشديدة، مما يؤدي بسهولة إلى التآكل والتشنج والاهتزاز المفرط. قد يؤدي الدوران الجاف لفترة طويلة إلى زيادة انحناء عمود الدوران وعدم توازن الدوار، مما يؤدي إلى تدمير دقة تشغيل الجهاز بشكل دائم.
بدون مقاومة السائل لتقييد المكره، تصبح حالة التشغيل غير متوازنة، مما يؤدي إلى تدفق مضطرب وضغط غير مستقر. يتدهور الأداء الهيدروليكي للمعدات تمامًا، مما يجعلها غير قادرة على تلبية متطلبات نقل الإنتاج العادية.
لا يمكن للحرارة المحتبسة في المناطق الأساسية، بما في ذلك موانع التسرب الميكانيكية وأغلفة المضخات والمحامل، أن تتبدد، مما يشكل مناطق محلية عالية الحرارة تعمل على تسريع تقادم المكونات وتلفها.
تؤدي درجات الحرارة المرتفعة المستمرة والضغط الداخلي إلى تشويه الأجزاء المعدنية مثل الدفاعات وأغلفة المضخات، مما يؤدي إلى تعطيل خلوص تركيب المكونات. ستتميز العملية اللاحقة بضوضاء عالية واهتزاز عنيف وطاقة إخراج غير كافية، مما يؤدي إلى عيوب دائمة.
في السيناريوهات الصناعية، نادرًا ما تنشأ أخطاء التشغيل الجاف عن عيوب متأصلة في المعدات؛ وينشأ معظمها من عيوب في تصميم النظام، أو ظروف تشغيل خطوط الأنابيب، أو أخطاء تشغيلية يدوية. يتم تصنيف الأسباب الشائعة بوضوح على النحو التالي:
ينخفض مستوى السائل في خزان الشفط إلى ما دون فتحة أنبوب مدخل المضخة، مما يسمح للهواء بالدخول إلى خط أنابيب الشفط ويمنع دخول السوائل.
يؤدي عدم كفاية التحضير أو التنفيس غير المكتمل قبل بدء التشغيل إلى ترك جيوب هوائية محاصرة داخل تجويف المضخة، مما يؤدي إلى إنشاء قفل هوائي يمنع التدفق الطبيعي للسائل.
تعمل صمامات الدخول المغلقة جزئيًا أو شبكات التصفية المسدودة أو خطوط الأنابيب المنحنية المسدودة على الحد من إمداد السائل وتعيق امتصاصه.
يؤدي الختم السيئ أو الوصلات غير المستقرة على خط أنابيب المدخل إلى تسرب الهواء إلى الأنابيب، مما يؤدي إلى كسر بيئة الضغط السلبي المطلوبة لشفط السوائل.
إن تخطيط خط الأنابيب غير المعقول والهامش غير الكافي NPSH (صافي رأس الشفط الإيجابي) يجعل مضخة المياه عرضة لشفط السوائل غير المستقر والتشغيل الجاف المتقطع.
تؤدي إجراءات بدء التشغيل والإيقاف غير القياسية بالإضافة إلى عمليات التفتيش الدورية اليومية غير الكافية إلى تشغيل المضخة بدون تحميل.
لا يحدث تلف التشغيل الجاف فجأة؛ تظهر إشارات الإنذار المبكر الواضحة في مرحلة الخطأ الأولية. يمكن أن تؤدي المعالجة في الوقت المناسب إلى تجنب خسائر الإغلاق الشديدة:
الصرير المعدني الحاد الناتج عن الاحتكاك الجاف بين المكونات، يمكن تمييزه عن الضوضاء الناعمة في ظل التشغيل العادي.
تعمل الظروف الهيدروليكية غير المستقرة وعدم توازن الدوار على زيادة تردد وسعة اهتزاز المعدات بشكل كبير.
زيادة سريعة في درجة الحرارة في جسم المضخة، ونهاية الختم، ومواضع التحمل.
تعمل المضخة بشكل طبيعي ولكنها توفر تدفقًا منخفضًا وغير مستقر للمخرج وضغط الإخراج.
تتسبب ظروف التشغيل الميكانيكية المضطربة في ارتفاع وانخفاض غير منتظم في تيار تشغيل المحرك.
يؤدي دخول الهواء المتكرر إلى تجويف المضخة إلى نفث متقطع وغير متساوي للسائل المفرغ.

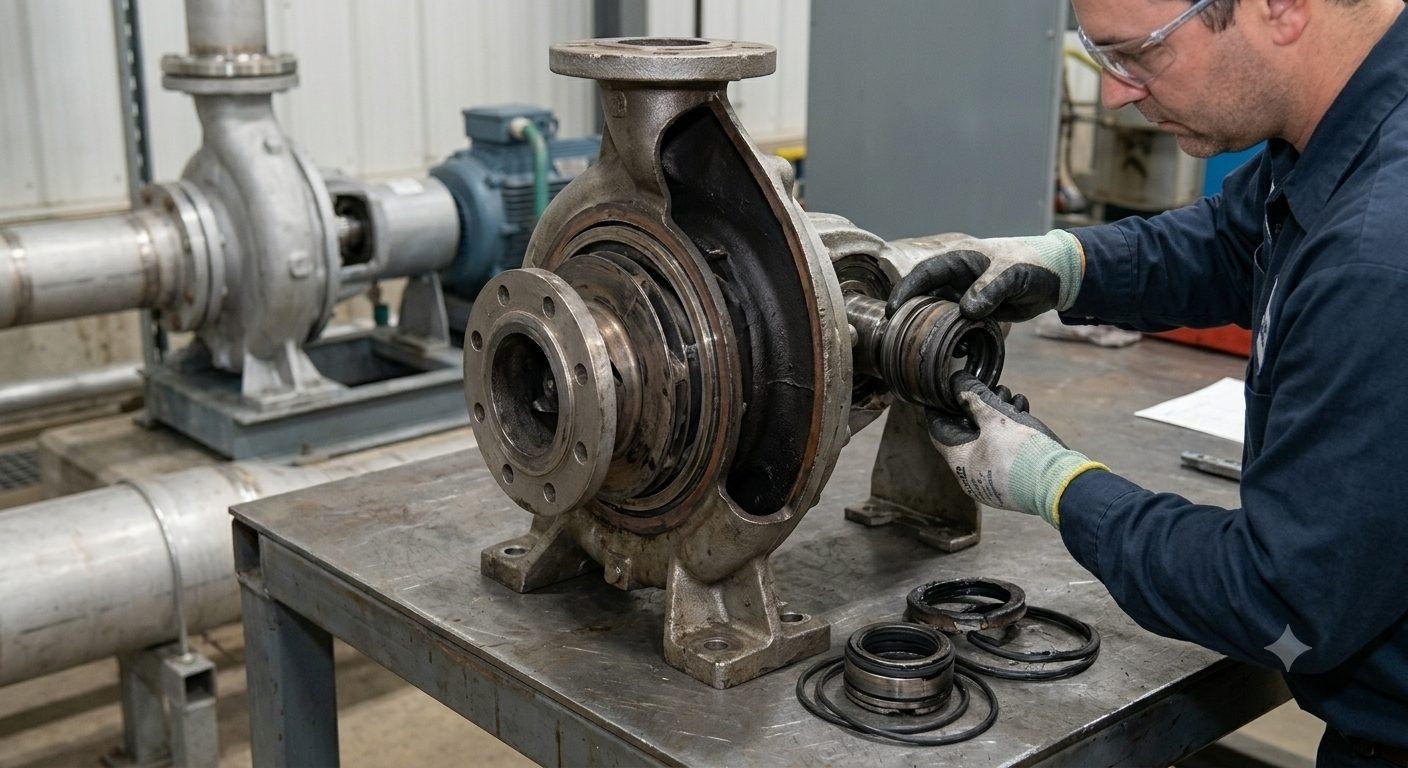

أوقف المضخة فورًا بمجرد اكتشاف أعراض التشغيل الجاف. يحظر رش الماء البارد أو إضافة السائل مباشرة، لأن الاختلافات الكبيرة في درجات الحرارة ستؤدي إلى تشقق وتشوه المكونات المعدنية ذات درجة الحرارة العالية. اسمح للمعدات بأن تبرد بشكل طبيعي قبل فحص الختم الميكانيكي والمحامل والمكره بحثًا عن أي ضرر. استبدل الأجزاء المعيبة، واستكشف المشكلات وإصلاحها بما في ذلك عدم كفاية مستوى السائل، وتسرب الهواء في خط الأنابيب وانسداده، وتأكد من ظروف التشغيل العادية قبل إعادة تشغيل المضخة.
اعتماد الحماية المزدوجة التي تتكون من التشغيل الموحد والمراقبة الذكية للقضاء على مخاطر التشغيل الجاف عند المصدر.
نفذ بروتوكولات بدء التشغيل بدقة: تحقق من مستوى السائل المناسب، وافتح صمامات الدخول بالكامل، وقم بإزالة انسداد شاشات التصفية قبل بدء التشغيل. أكمل التجهيز الكامل للمضخة والتهوية الشاملة لمنع ممارسات بدء التشغيل وإيقاف التشغيل غير المنتظمة.
قم بتركيب أجهزة استشعار لمستوى السائل ومفاتيح التدفق وأجهزة استشعار الضغط لمراقبة ظروف التشغيل في الوقت الفعلي. يمكن للمعدات إطلاق الإنذارات تلقائيًا وإيقاف التشغيل عند انقطاع السائل أو التدفق الصفري أو الضغط غير الطبيعي، مما يوفر حماية تشغيل مستقرة شاملة لمضخات الطرد المركزي.
يعد التشغيل الجاف لمضخات الطرد المركزي حالة تشغيل عالية المخاطر يمكن التحكم فيها والوقاية منها. تنشأ مخاطرها الأساسية من تراكم الحرارة الناتج عن الاحتكاك والأداء الهيدروليكي غير المستقر وتشوه المكونات الناتج عن النقص المتوسط. تنشأ معظم أخطاء التشغيل الجاف من الإهمال التشغيلي وظروف النظام غير الطبيعية. يمكن أن يؤدي الالتزام الصارم بإجراءات بدء التشغيل الموحدة وعمليات التفتيش المنتظمة لدوريات خطوط الأنابيب وتركيب أجهزة حماية المراقبة الذكية إلى القضاء تمامًا على مخاطر التشغيل الجاف.
