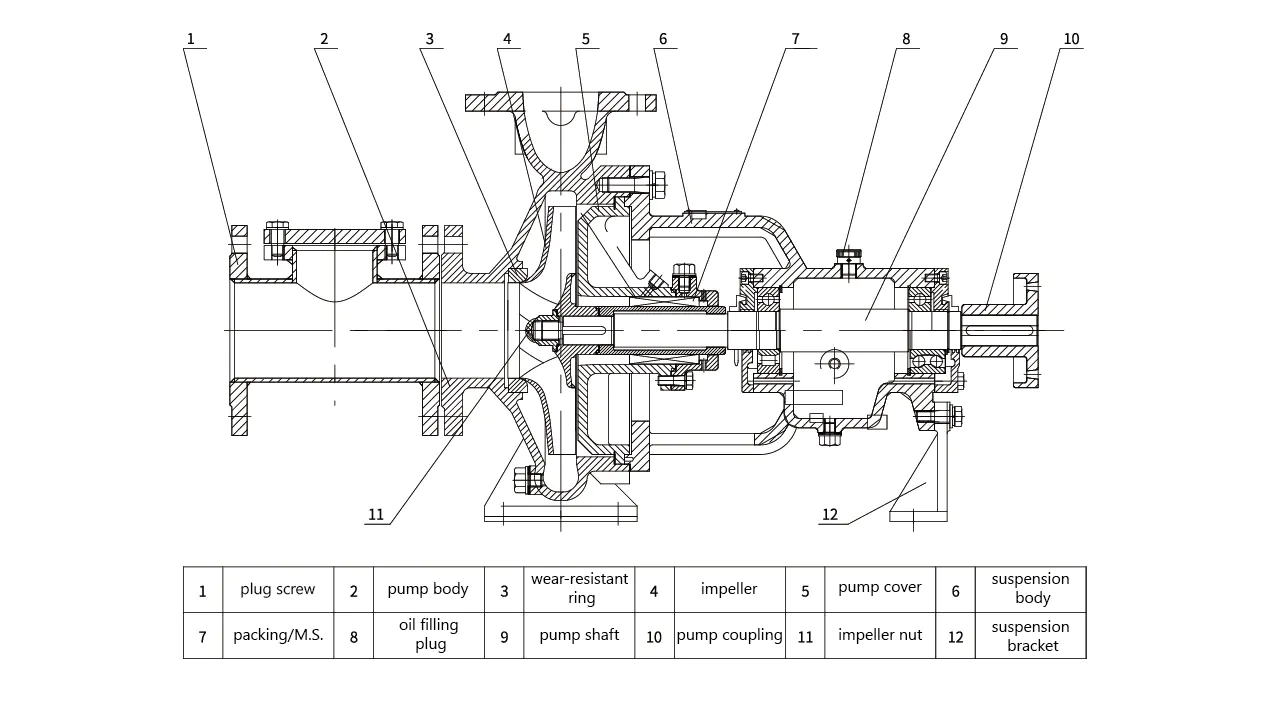

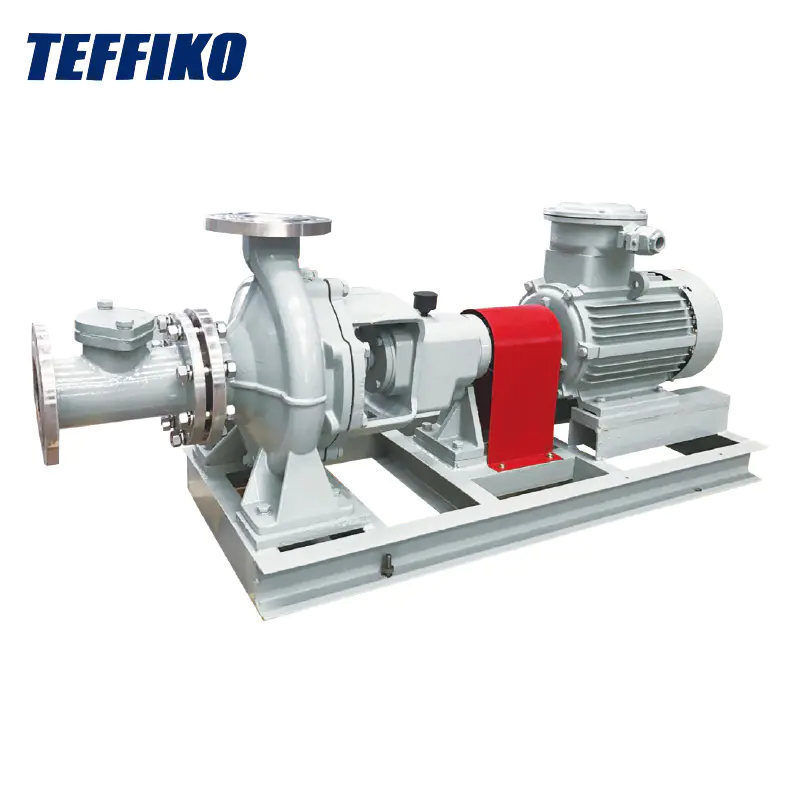

بصفتها مضخات الطرد المركزي الأفقي API OH1 لعدم وجود ملاط انسداد ، فإنه يحتوي على تصميمات فريدة في المكونات الرئيسية. يتبنى المكره بنية قناة كبيرة ، مع مقاطع تدفق واسعة وسلسة وشفرات محسنة بعناية ، مما يقلل بشكل كبير من خطر انسداد الملاط ويحسن بشكل كبير من كفاءة النقل. جسم المضخة مصنوع من مواد مقاومة للارتداء ومقاومة للتآكل ، مع تصميم داخلي مضغوط وتصميم معقول لمرور التدفق لضمان التغذية والتفريغ السلس. ختم العمود متاح في شكلين: الختم الميكانيكي وختم التعبئة. لديها أداء ختم ممتاز ويمتد بشكل فعال عمر خدمة المعدات.
الأهمية النموذجية وظروف التشغيل
حقول التطبيق من TWSP
1. الصناعة الكيميائية: يتم استخدامه لنقل مختلف المواد الكيميائية الخام للمواد الخام ، ومواد التفريغ من غلايات التفاعل ، وملفرة الحمأة في معالجة مياه الصرف الصحي. يمكن أن يضمن التآكل - المواد المقاومة والأداء غير المسدٍ لمضخة الطرد المركزي غير المسدٍ TWSP التقدم السلس في الإنتاج.
2. صناعة صناعة الورق: يتم استخدامه بشكل أساسي في عمليات مثل نقل اللب وعلاج النفايات. تحتوي الملاطات في عملية صناعة الورق على كمية كبيرة من الألياف ، والتي يمكن أن تتسبب بسهولة في انسداد المضخة. إن المكره القناة الكبيرة وتصميم الهيكل الخاص لمضخة الملاط TWSP غير المتجانسة تجعلها خيارًا مثاليًا لصناعة الورق.
3. صناعة الطاقة: في نظام إزالة الرماد لمحطات الطاقة الحرارية ، يتم استخدامه لنقل ملاط الرماد المتطاير. يمكن أن يضمن التشغيل المستقر لنظام إزالة الرماد أثناء عملية توليد الطاقة.

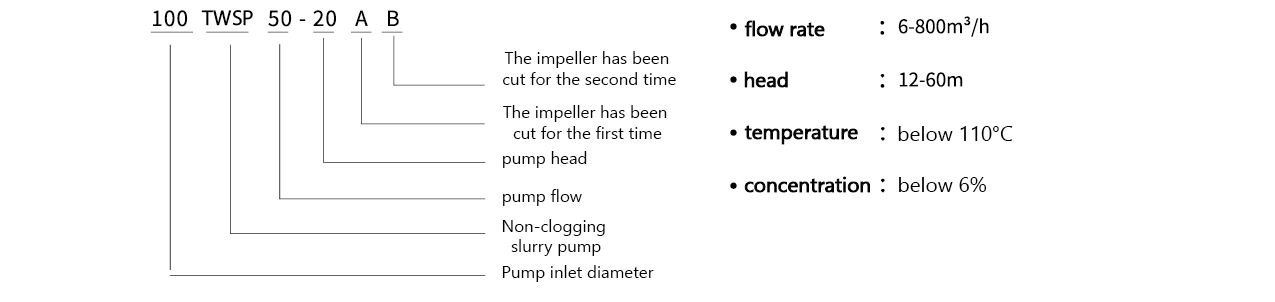

مخطط مضخة الطرد المركزي TWSP
جدول معلمة الأداء
| نموذج المضخة | (ص/دقيقة) | (س) | (ح) | مطابقة السلطة KW | |||
| م/ح | ل/ق | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
