وبعد سنوات من العمل في القطاع الصناعي، أستطيع أن أقول ذلك بكل تأكيدمضخات تجويف التقدمية(المعروفة أيضًا باسم المضخات الدوارة الثابتة، والمضخات اللولبية اللامركزية) هي "عناصر أساسية" مطلقة لنقل السوائل. وباعتبارها مضخات إزاحة موجبة، فقد تم تصميمها خصيصًا للتعامل مع السوائل اللزجة والمواد المسببة للتآكل والوسائط التي تحتوي على جزيئات صلبة - فهي لا غنى عنها في استخراج النفط والمصانع الكيماوية ومرافق معالجة مياه الصرف الصحي وخطوط إنتاج الأغذية.
في رأيي، أدائها الممتاز ينبع من التعاون الوثيق بين الدوار والجزء الثابت. لفهم مبدأ العمل والأداء والتشغيل المستقر طويل الأمد للمضخات الحلزونية اللامركزية، يجب عليك فهم هذين المكونين الأساسيين جيدًا. هذه ليست مجرد معرفة نظرية؛ إنها تجربة اكتسبتها بشق الأنفس وتراكمت على مر السنين.
من وجهة نظري، يكمن "شريان الحياة" لكل مضخة حلزونية تقدمية في الجمع بين العضو الدوار والعضو الساكن - فكلما كان توافقهما أكثر دقة، زادت كفاءة المضخة.
الدوار عبارة عن عمود معدني حلزوني الشكل، وعادة ما يكون مصنوعًا من الفولاذ المقاوم للصدأ عالي القوة، أو سبائك الصلب، أو حتى التيتانيوم. نظرًا لأنه المكون النشط المثبت داخل مبيت المضخة، فهو لا يحرك تدفق السوائل عند الدوران فحسب، بل يولد أيضًا قوة الضغط المطلوبة للنقل. لقد رأيت العديد من الدوارات تخضع لطلاء الكروم أو غيرها من علاجات تصلب السطح، وبصراحة، هذا يعزز بشكل كبير من مقاومة التآكل. سيؤدي تخطي هذه الخطوة إلى معدل تآكل سريع مزعج للدوار.
الجزء الثابت، من ناحية أخرى، عبارة عن أنبوب معدني ذو تجويف داخلي مصبوب، ومبطن بمواد مرنة مثل مطاط النتريل (NBR)، أو مطاط الفلور (FKM)، أو EPDM. شكله الداخلي يناسب الدوار بشكل مثالي، وقطر الدوار أكبر قليلاً من القطر الداخلي للجزء الثابت. يضمن "تناسب التداخل" هذا أن تكون الغرف المشكلة محكمة الغلق؛ إذا فشل الختم، فإن المضخة عديمة الفائدة في الأساس.
سواء كانت مضخة ذات لولب واحد (عضو دوار أحادي الخيط مقترن بجزء ساكن مزدوج الخيط)، أو مضخة ذات لولب مزدوج (برغيان متقابلان ومتشابكان)، أو مضخة ثلاثية اللولب (مسمار قيادة واحد مع برغيين مدفوعين)، لقد تعلمت بالطريقة الصعبة أن دقة التوافق بين العضو الدوار والعضو الثابت تحدد بشكل مباشر ما إذا كانت المضخة يمكن أن تعمل بشكل موثوق. حتى الانحراف البسيط قد يؤدي إلى انخفاض التدفق أو التسرب أو الإغلاق الكامل.
لم أفهم تمامًا مبدأ عمل المضخات الحلزونية التقدمية حتى قمت بتفكيك مضختين قديمتين، وهو في الواقع سهل الفهم للغاية.
عندما يدور الجزء المتحرك بشكل لامركزي داخل الجزء الثابت، فإن هياكلها الحلزونية المتشابكة تشكل سلسلة من التجاويف المغلقة. عندما يدور الدوار، تتحرك هذه التجاويف بثبات نحو نهاية التفريغ، حيث "تحمل" السائل إلى الأمام بشكل أساسي. إنه مثل وجود حزام ناقل غير مرئي داخل المضخة، مصمم خصيصًا لنقل السوائل.
عند منفذ الشفط، يتوسع حجم التجويف، مما يقلل الضغط الداخلي، ويتم سحب السائل من الخزان عن طريق الضغط الجوي؛ مع استمرار الدوار في الدوران، يتم دفع التجويف المملوء بالسوائل إلى منفذ التفريغ، حيث يتقلص حجم التجويف، مما يؤدي إلى الضغط على السائل لزيادة الضغط، مما يسمح بتفريغ السائل بسلاسة.
ما يعجبني بشكل خاص في هذا التصميم هو أنه لا يتطلب صمامات مدخل أو ضغط على الإطلاق. وهذا لا يحقق فقط نقلًا مستقرًا ومنخفض النبض - وهو أمر بالغ الأهمية للعمليات الحساسة - ولكنه يتعامل أيضًا بلطف مع تلك المواد "الحساسة" للقص، مثل المواد الخام الصيدلانية الحيوية التي يمكن أن تفشل إذا تعرضت لقوة غير مناسبة. إليك نصيحة عملية لك: عكس اتجاه الدوار يمكن أن يغير اتجاه الشفط والتفريغ. لقد وفرت عليّ هذه العملية الصغيرة عناء إعادة تكوين الجهاز بأكمله عدة مرات.
على مر السنين، رأيت المضخات الحلزونية التقدمية تتفوق في الأداء على أنواع أخرى من المضخات في العديد من السيناريوهات، لكنها ليست كلية القدرة. دعونا نناقش بموضوعية إيجابياتهم وسلبياتهم.
بعد سنوات من اختيار المضخات، وجدت أن هندسة العضو الدوار والعضو الثابت هي المفتاح للتكيف مع ظروف العمل.

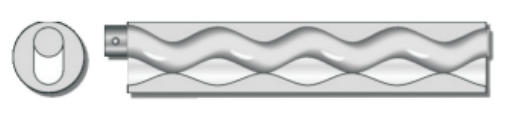

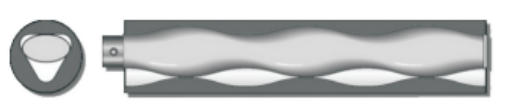

تصنيف نوع المضخة (دليل المطابقة السريع الخاص بي)
بالإضافة إلى أنواع المضخات الأساسية، يمكن للتعديلات الدقيقة على هندسة العضو الدوار والعضو الثابت أن تؤدي إلى تغييرات كبيرة:
بالإضافة إلى ذلك، لا يمكن تجاهل المعلمات مثل زاوية الحلزون والرصاص وملف تعريف الأسنان. من تجربتي: كلما كانت الزاوية الحلزونية أكبر، زاد معدل التدفق ولكن انخفض الضغط؛ كلما كانت الزاوية الحلزونية أصغر، زاد الضغط ولكن انخفض معدل التدفق. هذه مقايضة تعتمد على أولوية ظروف العمل. هل تحتاج إلى نقل كمية كبيرة من السوائل اللزجة؟ اختر زاوية حلزونية كبيرة؛ هل تحتاج إلى نقل عالي الضغط لمسافات طويلة؟ اختر زاوية حلزونية صغيرة.
يعد اختيار المضخة (بما في ذلك مطابقة العضو الدوار والجزء الثابت) أمرًا بالغ الأهمية لمطابقة ظروف العمل. هذه هي الخبرة التي اكتسبتها بعد الوقوع في مطبات لا تعد ولا تحصى:
يعد اختيار المادة الثابتة أمرًا بالغ الأهمية أيضًا: مطاط النتريل (NBR) للوسائط الزيتية، وEPDM للبيئات ذات درجة الحرارة العالية، والمطاط الفلوري (FKM) للوسائط المسببة للتآكل. في حالة نقل سوائل شديدة التآكل مثل الأحماض القوية أو المذيبات، فلا تتردد في اختيار دوار Hastelloy - على الرغم من كونه مكلفًا، إلا أنه أكثر متانة من المعادن العادية، ويدوم لعدة سنوات أطول.
الصيانة الكافية هي المفتاح لطول عمر المضخة. هذا هو روتين الصيانة اليومي الخاص بي:
بعد كل هذه السنوات، أدرك جيدًا أن العضو الدوار والعضو الساكن هما جوهر المضخات الحلزونية التقدمية - وتتفهم شركة Teffiko هذا الأمر بشكل أفضل من معظم العلامات التجارية.
