كيفية قراءة مخطط طيف نوع المضخة: دليل خطوة بخطوة

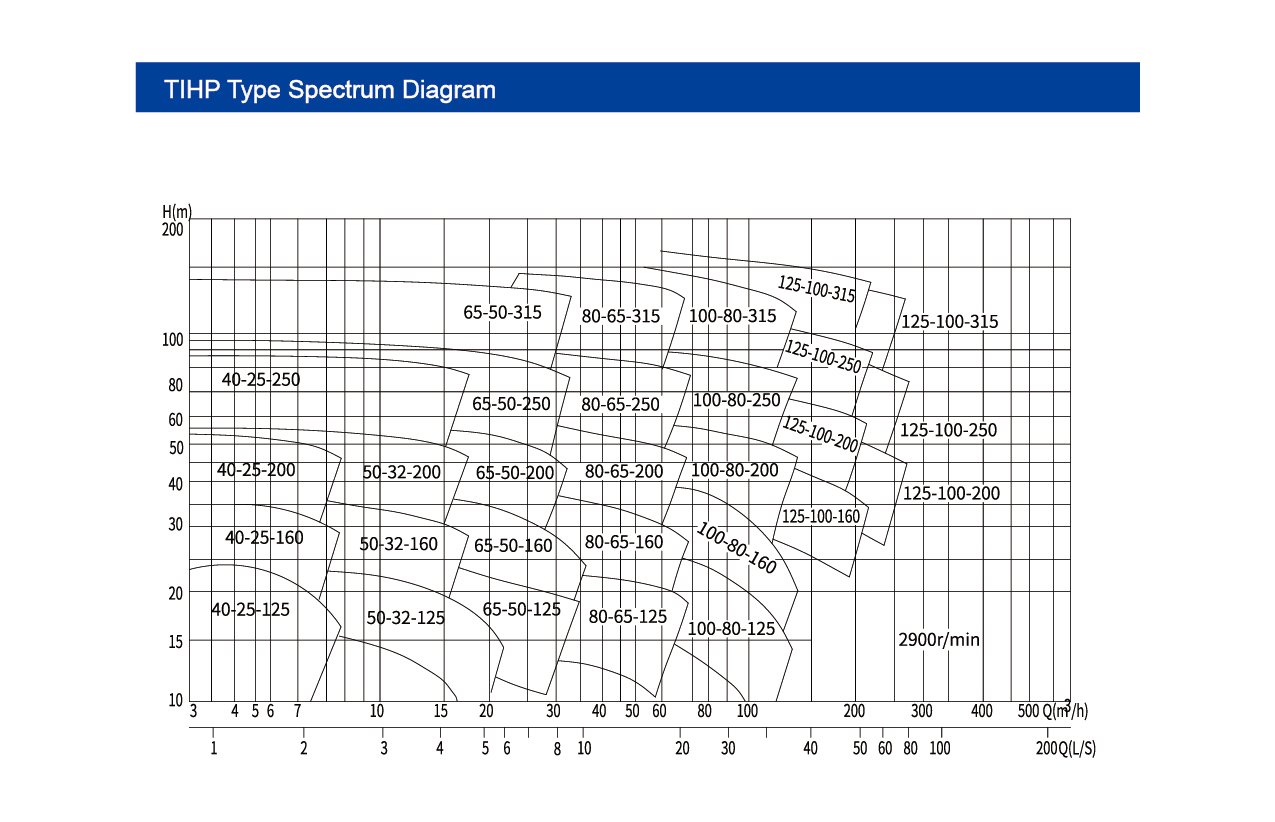

ⅰ.How لقراءة مخطط طيف نوع المضخة هذا

1. تفسير المحاور

• المحور الأفقي (المحور السيني): يمثل معدل التدفق (Q) بأمتار مكعب في الساعة (M³/ساعة) ، ويزداد من اليسار إلى اليمين.
• المحور الرأسي (المحور ص): يمثل الرأس (H) بالأمتار (م) ، ويزداد من أسفل إلى أعلى.

ⅱ. المنحنيات والمناطق

يشتمل الرسم البياني على منحنيات ومناطق متعددة ، كل منها يمثل نموذجًا محددًا للمضخة. على سبيل المثال ، يشير "40-25-125" و "50-32-160" إلى نماذج مضخة مختلفة.

• النقاط داخل المنحنيات: تشير كل نقطة على منحنى إلى قيمة رأس النموذج بمعدل تدفق معين. على سبيل المثال ، في منطقة "40-25-125" ، تُظهر سلسلة من النقاط الرأس بمعدلات تدفق مختلفة لهذا النموذج.

ⅲ. الخطوات الرئيسية: نقطة العمل والاختيار

1. تحديد المعلمات المطلوبة: توضيح معدل تدفق التصميم (Q ₀) ورأس التصميم (H₀). على سبيل المثال ، يحتاج المصنع إلى مضخة لنقل 100 متر مكعب/ساعة عند رأس 80 مترًا.
2. حدد موقع نقطة العمل: العثور على Q₀ على المحور X و H₀ على المحور ص ؛ تقاطعهم هو نقطة العمل. إذا سقطت النقطة داخل منطقة المضلعة للنموذج ، فإن هذا النموذج يفي نظريًا بالمتطلبات.
3. مثال: بالنسبة لـ Q = 80 متر مكعب/ساعة و H = 80 مترًا ، تحقق مما إذا كانت النقطة تقع في مناطق مثل "100-80-250" لتقييم الملاءمة.

إعطاء الأولوية لمنطقة الكفاءة العالية: إذا كانت المنطقة تحتوي على منحنيات كثيفة أو تظليل (محددة في بعض المخططات) ، فإنها تشير إلى نطاق الكفاءة العالية (الكفاءة ≥80 ٪). حدد النماذج التي تندرج نقاط عملها داخل هذه المنطقة للحصول على توفير الطاقة المثلى.

ⅳ. سرعة الدوران والمعلومات الإضافية

يشير الترميز "2900 r/min" في الزاوية اليمنى السفلية إلى السرعة المقدرة للمضخات في هذا الطيف (السرعة القياسية للمضخات التي تعتمد على المحرك). لسرعات مختلفة (على سبيل المثال ، 1450 ص/دقيقة) ، استخدم قانون التشابه لتحويل الأداء:

• معدل التدفق يتناسب مع السرعة.
• الرأس يتناسب مع مربع السرعة.

ⅴ. منطق التحديد السريع

1. تحديد متطلبات Q و H ، ثم ابحث عن منطقة النموذج المقابلة.
2. إعطاء الأولوية للنماذج مع نقاط العمل بالقرب من مركز المنطقة (منطقة عالية الكفاءة).
3. لاحظ أقطار مدخل/مخرج النموذج (على سبيل المثال ، 40 ، 50 مم) لضمان التوافق مع خطوط أنابيب الموقع.

ⅵ. حول مضخات تيفيكو

باختصار ، يوضح مخطط طيف مضخة TIHP من نوع TEFFIKO من طيف TIHP ظروف العمل المعمول بها ومناطق عالية الكفاءة من خلال إحداثيات رأس التدفق ، ومناطق النماذج ، ومنحنيات الأداء. يمكنك تحديد النماذج بسرعة عن طريق مطابقة المعلمات بالمناطق. للحصول على أسئلة حول تفسير المنحنى ، أو تكييف حالة العمل ، أو الحلول المخصصة ، يوفر الفريق الفني المهني في Teffiko إرشادات اختيار دقيقة ومحاكاة الأداء ودعم التثبيت. يزورwww.teffiko.comأو البريد الإلكترونيsales@teffiko.comلتحسين نقل السوائل الصناعية.
