منع تمزق مضخة الطرد المركزي الضغط الزائد

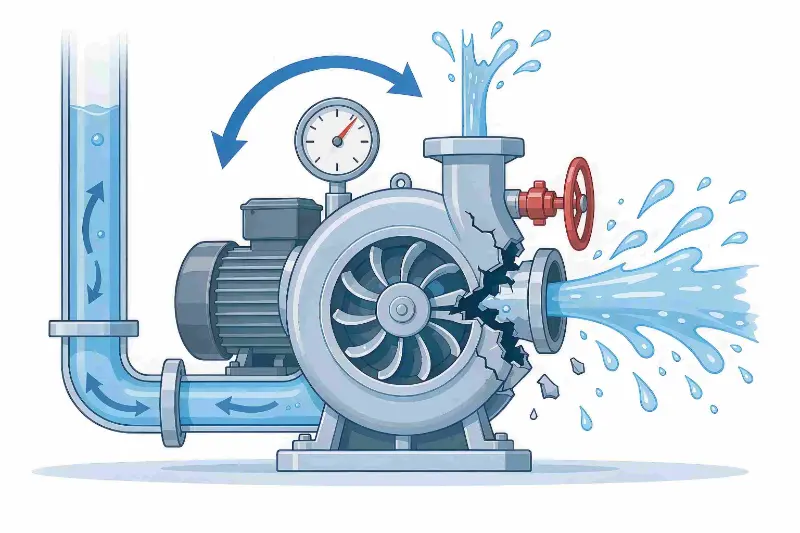

الشكل: رسم تخطيطي لتراكم ضغط الصمام المغلق الناتج عن إغلاق صمام التفريغ، مما يؤدي إلى تمزق غلاف المضخة وطرد الوسيط

تنجم معظم تمزقات جسم المضخة عن الاتجاه الميت (تراكم ضغط الصمام المغلق)، وبدء التشغيل الخاطئ عن بعد، وفشل الأقفال التعشيقية الأوتوماتيكية. تتناول هذه المقالة سيناريوهات التشغيل/الإيقاف اليدوية وعن بعد والتلقائية لشرح التحقق من الصمام وإجراءات التشغيل وصيانة التعشيق للأجهزة، وبالتالي منعمضخة الطرد المركزيحوادث تمزق الضغط الزائد.تيفيكولقد أعطت الأولوية دائمًا للسلامة التشغيلية لمضخة الطرد المركزي وتوفر إرشادات التشغيل والصيانة الآمنة الكاملة لمخاطر تمزق جسم المضخة. لتجنب مثل هذه الحوادث بشكل أساسي، لا يمكن الاعتماد على حماية الأجهزة وحدها؛ يجب تطبيق التحقق من الصمامات والتأكيد عن بعد وإدارة التعشيق التلقائي على كل عملية تشغيل/إيقاف.

الأسباب الأساسية لتمزق المضخة

يعد الاتجاه الميت (العمل ضد صمام مغلق) هو السبب الجذري المادي للغالبية العظمى من تمزقات جسم المضخة، كما تعمل أنظمة التحكم الأوتوماتيكية على تضخيم هذا الخطر:

• عند بدء تشغيل المضخة مع إغلاق صمامي الدخول والخروج، تقوم المكره بتحريك السائل المحاصر بشكل مستمر؛ يتم تحويل الطاقة الميكانيكية إلى حرارة، ويتبخر السائل ويرتفع الضغط، وخلال فترة زمنية قصيرة يتجاوز معدل ضغط غلاف المضخة؛
• عندما يتم تشغيل المضخة عن بعد من غرفة التحكم المركزية، لا يستطيع المشغلون تأكيد حالة الصمام في الموقع، مما يجعل من السهل بدء التشغيل بشكل أعمى بعد الصيانة عندما لا تتم إعادة ضبط الصمامات؛
• عند بدء التشغيل التلقائي عند المستوى، قد تظل صمامات الخط مغلقة للصيانة، ثم تعمل المضخة تحت الضغط مع عدم وجود أي شخص في الموقع؛
• تفشل الأقفال المتداخلة ذات التدفق المنخفض ودرجات الحرارة المرتفعة التي لا تتم معايرتها لفترات طويلة في الحماية، ولا يمكن للنظام إيقاف التشغيل تلقائيًا وتخفيف الضغط بعد الضغط الزائد.

دراسة حالة الحوادث الصناعية

في منشأة صهاريج تخزين المواد الخام الكيميائية الصغيرة والمتوسطة الحجم، بعد الانتهاء من صيانة مضخة الطرد المركزي لنقل صهاريج التخزين، قام طاقم الصيانة باستعادة المعدات ولكنهم نسوا فتح صمام التفريغ، ثم قاموا بتحويل المضخة إلى الوضع التلقائي. بدأت المضخة في العمل وتوقفت تلقائيًا بناءً على إشارات مستوى الخزان، مع عدم وجود أحد في الموقع. عندما يرتفع مستوى الخزان إلى قيمة التشغيل المحددة، يقوم نظام PLC بتشغيل مضخة الطرد المركزي تلقائيًا. تم تحريك السائل الموجود في غرفة المضخة المغلقة بشكل مستمر بواسطة المكره. وفي غضون 90 ثانية فقط، تم تسخين الوسط وتبخيره بسرعة، واستمر الضغط داخل المضخة في الارتفاع. ونظرًا لعدم معايرة نظام التدفق المنخفض للمحطة لأكثر من عامين، توقف جهاز الاستشعار الخاص به وفشل، ولم يتم تشغيل أي حماية للإيقاف. في نهاية المطاف، تمزق غلاف المضخة وانبعث وسيط درجة الحرارة المرتفعة إلى الخارج، مما أدى إلى تدمير المعدات الموجودة في الموقع وإجبار خط الإنتاج على الإغلاق الطارئ، مما أدى إلى خسائر كبيرة في عمليات الإصلاح وتوقف العمل. حدد تقرير التحقيق بعد الحادث سببين جذريين: الفشل في إعادة التحقق من حالة الصمام في الموقع بعد الصيانة، وبقاء قفل الأمان لفترة طويلة دون اختبار وظيفي.

الاستنتاج: التشغيل غير المراقب + عدم إعادة ضبط الصمامات + فشل الأقفال المتداخلة - نتج التمزق فقط عن مجموعة هذه العوامل الثلاثة، وكان من الممكن تجنبه إذا تم السيطرة على أي منها.

التشغيل اليدوي للمضخة في الموقع: التحقق من موضع الصمام هو خط الدفاع الأول

تحقق بدقة من حالة جميع الصمامات

قبل بدء تشغيل المضخة، يجب التأكد من كل صمام خطي بندًا بندًا لمنع البدء والصمامات مغلقة:

• خط العملية الرئيسي: إبقاء صمام الشفط مفتوحًا بالكامل لضمان دخول السائل إلى غرفة المضخة بسلاسة؛
• إبقاء جميع الصمامات المساعدة مثل صمامات التنفيس وصمامات الصرف وصمامات التصريف مغلقة؛
• افتح صمام تحرير هواء جسم المضخة لإكمال التحضير والتهوية، وطرد كل الهواء من المضخة، ومنع التجويف والتشغيل الجاف؛
• إبقاء صمام التفريغ مفتوحًا قليلاً أو مغلقًا بالكامل؛ لا تقم أبدًا بتشغيل المضخة عندما يكون المدخل والمخرج مسدودين في نفس الوقت.

قم بدمج عمليات فحص الصمامات في قائمة مرجعية موحدة

تُعد أوضاع فتح/غلق الصمام نقاط تحكم مهمة لضمان التشغيل الآمن للمضخة ويجب إضفاء الطابع الرسمي عليها في تعليمات عمل المعدات وقوائم التحقق من بدء التشغيل. يجب على المشغلين التأكد من كل عنصر عن طريق التحقق منه، والتخلص من الاعتماد على الخبرة وتقليل الأخطاء البشرية من خلال الضوابط المؤسسية.

بدء تشغيل مضخة التحكم المركزي عن بعد: خطوة التأكيد في الموقع ضرورية

بدء التشغيل عن بعد هو سيناريو عالي التردد للتمزقات الناتجة عن تراكم الضغط؛ الاعتماد فقط على شاشة التحكم المركزية لا يمكن التأكد من الظروف الفعلية في الموقع:

• قبل أن تصدر غرفة التحكم أمر التشغيل، يجب ألا يتم تشغيل المضخة بنقرة واحدة؛
• عندما لا يتمكن المشغلون من الذهاب إلى الموقع للتحقق من الصمامات، يجب تعيين مفتش في الموقع للتأكد فعليًا من إعادة ضبط جميع الصمامات على المواضع الصحيحة؛
• لا يجوز للتحكم المركزي إصدار أمر البدء إلا بعد تلقي التأكيد في الموقع، مما يمنع عدم التطابق بين شاشة التحكم وحالة الصمام الفعلية في الموقع.

تشغيل/إيقاف المضخات تلقائيًا: التركيز على منع ترك الصمامات دون إعادة ضبطها بعد الصيانة

تعتمد العديد من مضخات تفريغ الخزانات على أجهزة قياس المستوى وبرامج PLC للتشغيل/الإيقاف التلقائي والتشغيل دون مراقبة، مما يزيد من المخاطر.

تعتبر إعادة التفتيش في الموقع إلزامية قبل تفعيل الوضع التلقائي

بعد أعمال الصيانة أو خط الأنابيب، وقبل التبديل إلى وضع التحكم الآلي، يجب إعادة التحقق من جميع الصمامات في الموقع مرة أخرى: صمام الدخول مفتوح بالكامل، وصمام التفريغ في موضعه المحدد مسبقًا لبدء التشغيل، وإغلاق جميع صمامات التهوية. سيناريو المخاطر النموذجي: عندما يصل مستوى الخزان إلى نقطة عالية، يقوم نظام التحكم الآلي بتشغيل المضخة، ومع ذلك يظل صمام التفريغ بعد الصيانة مغلقًا، مما يؤدي مباشرة إلى تراكم ضغط الرأس الميت الذي يتسبب في تمزق غلاف المضخة خلال فترة زمنية قصيرة.

الاعتماد على الأجهزة المتداخلة لسد فجوة العملية غير المراقبة

لمنع تشغيل المضخة تلقائيًا عند إغلاق صمامات الخط، يجب تركيب مجموعة كاملة من أجهزة حماية الأجهزة:

• التعشيق منخفض التدفق: يراقب تدفق الخط؛ عندما يستمر التدفق الصفري لفترة ممتدة، فإنه يحدد ذلك على أنه عملية رأس ميت ويقطع طاقة المحرك تلقائيًا؛
• التعشيق ذو درجة الحرارة العالية: إنه يراقب درجة حرارة غلاف المضخة؛ عندما يصل ارتفاع درجة الحرارة نتيجة تراكم الضغط إلى الحد الأدنى، فإنه يتم إيقافه على الفور لمنع السائل من التبخر والضغط؛
• قفل الضغط الزائد: عندما يتجاوز ضغط التفريغ الحد الأقصى، فإنه يؤدي إلى إيقاف التشغيل، ويعمل جنبًا إلى جنب مع صمام الأمان للحماية المزدوجة؛
• اختبار الصيانة الروتينية: معايرة نظام التعشيق وفقًا لجدول شهري محدد، ومحاكاة ظروف التدفق الصفري والضغط الزائد، والتأكد من أن وظائف الحماية تعمل بشكل صحيح، مما يؤدي إلى القضاء على نقاط الأمان العمياء الناتجة عن أجهزة الاستشعار المضبوطة وبرامج التعشيق الفاشلة.

مساندة الأجهزة: ضمانات مزدوجة للبرامج والأجهزة ضد تمزق جسم المضخة

تعالج الضوابط التشغيلية الأخطاء البشرية، بينما تحمل حماية الأجهزة خط الأمان النهائي:

• قم بتركيب صمام أمان أو قرص تمزق على تفريغ المضخة، والذي يخفف الضغط تلقائيًا أثناء الضغط الزائد ويحرر الضغط العالي داخل المضخة؛
• تركيب خط إعادة تدوير الحد الأدنى من التدفق لمنع المضخة من العمل بشكل مسدود لفترات طويلة عند التدفق المنخفض وارتفاع درجة حرارة السائل؛
• عند نقل الوسائط القابلة للاشتعال أو المتفجرة، استخدم محركًا مقاومًا للانفجار، وتأكد من التأريض الثابت المناسب، ومنع الانفجار الكيميائي بعد تسرب الوسيط؛
• قم بإجراء اختبار سمك الجدار بشكل منتظم واستبدل على الفور أغلفة المضخة التي أصبحت ضعيفة بسبب التآكل أو الشقوق الناشئة، لتجنب التمزق المبكر الناتج عن انخفاض قدرة تحمل ضغط الغلاف.

المفاهيم الخاطئة الشائعة في التشغيل والصيانة اليومية

• المفهوم الخاطئ: يجب التحكم في بدء التشغيل اليدوي فقط؛ لا تتطلب المضخات الأوتوماتيكية فحصًا في الموقع. مع التشغيل/الإيقاف التلقائي، لا يوجد إشراف يدوي، ويكون خطر الرأس الميت الناتج عن الفحص غير الكامل للصمام وإعادة ضبطه أكبر في الواقع؛ ويجب إعادة التحقق من الصمامات في الموقع قبل تشغيل الوضع التلقائي.
• الاعتقاد الخاطئ: بمجرد تركيب التعشيق، لا حاجة لمزيد من الاهتمام. يمكن للشوائب أن تؤدي بسهولة إلى تشويش أجهزة استشعار الضغط والتدفق؛ يؤدي النقص المطول في الاختبار إلى فشل التعشيق، مما يجعل النظام غير قادر على إيقاف التشغيل تلقائيًا تحت الضغط الزائد.
• الاعتقاد الخاطئ: إن بدء التشغيل لفترة وجيزة لا يمثل مشكلة كبيرة. في غرفة المضخة المغلقة، يسخن السائل ويتبخر خلال عشرات الثواني، ويرتفع الضغط بشكل حاد، وتتطور الحادثة بسرعة كبيرة.

ملخص: كيفية منع تمزق جسم المضخة

يتكون نظام الحماية بأكمله من ثلاث طبقات:

• الطبقة الأولى - التحكم التشغيلي:التحقق من الصمامات بندًا بندًا أثناء بدء التشغيل في الموقع؛ ويجب أن يقترن بدء التشغيل عن بعد بتأكيد في الموقع؛ إعادة فحص الصمام بالكامل قبل تشغيل الوضع التلقائي؛ وإضفاء الطابع الرسمي على عناصر الفحص في قائمة مرجعية مكتوبة؛
• الطبقة الثانية – حماية التحكم التلقائي:تجهيز التدفق المنخفض، وارتفاع درجة الحرارة، والضغط الزائد التعشيق؛ الالتزام بالاختبارات المنتظمة؛ وتجنب التشغيل الخامل في ظل التشغيل غير المراقب؛
• الطبقة 3 – مساندة الأجهزة:تركيب أجهزة تخفيف الضغط وخطوط إعادة التدوير واختبار جسم المضخة للتأكد من عدم تآكلها بشكل منتظم.

الغالبية العظمى من تمزقات مضخة الطرد المركزي ليست مشاكل في جودة المعدات، بل هي نتيجة لسوء تشغيل الصمام مع فشل حماية التحكم الآلي.تيفيكوتوصي بأن تقوم المؤسسات بتوحيد إدارة السلامة عبر أوضاع التشغيل/الإيقاف الثلاثة - اليدوية، وعن بعد، والتلقائية - لتنفيذ حماية سلامة العملية الكاملة، وتقليل مخاطر سلامة الإنتاج التي يشكلها تمزق الضغط الزائد في جسم المضخة بشكل مستمر.
