يتم تصنيع عمود المضخة المغناطيسية Teffiko من الفولاذ عالي الكربون الذي يحمل الكروم. بعد المعالجة الحرارية، تصل صلابته إلى 58-62 HRC، مما يوفر مقاومة رائعة للتآكل ومقاومة للتشوه. ومع ذلك، أثناء التشغيل على المدى الطويل، قد يؤدي التآكل الناتج عن الشوائب وفشل التشحيم والتشغيل الجاف والحمل الزائد إلى تآكل العمود والانحناء وتلف الخيوط وفشل مجرى المفاتيح، مما يؤدي أيضًا إلى الاهتزاز والضوضاء غير الطبيعية وانخفاض معدل التدفق. لتجنب التكلفة العالية لاستبدال عمود جديد تمامًا، تقوم هذه الورقة بتصنيف معايير الحكم على الضرر بشكل منهجي وإجراءات الإصلاح الكاملة واحتياطات الصيانة والتجميع والنقاط الرئيسية للتشغيل لأعمدة المضخة المغناطيسية Teffiko وفقًا للمعايير الصناعية.
قبل الصيانة، يجب الحكم على الضرر بدقة بناءً على خصائص قوة المادة لتجنب الإصلاح غير الفعال أو المخاطر المحتملة على السلامة:
شقوق مرئية، أو تآكل شديد في الحز، أو تشوه التوائي عام على سطح العمود. مثل هذا الضرر يضر بالسلامة الهيكلية للعمود. تكون الأعمدة التي تم إصلاحها عرضة لكسر العمود أو فشل ناقل الحركة أثناء التشغيل ويجب تخريدها مباشرة.
انحناء طفيف، أو تآكل بسيط في السطح، أو خدوش صغيرة، أو خيوط مجردة قليلاً، أو خشونة خفيفة في مجاري المفاتيح. مثل هذا الضرر لا يضر بالهيكل الأساسي وقوة العمود، ويمكن إعادة استخدامه بعد الإصلاح الاحترافي.
تنقسم خسائر أعمدة المضخة المغناطيسية إلى أربع فئات رئيسية:
يرجع السبب في الغالب إلى سوء التشحيم أو دخول الشوائب أو الاحتكاك طويل الأمد لمحامل التوجيه، مما يؤدي بسهولة إلى الجريان الشعاعي والاهتزاز والضوضاء غير الطبيعية.
عادة ما يحدث ذلك بسبب دورات البدء والتوقف المتكررة، أو التشغيل الجاف، أو الحمل الزائد أو القوة غير المتساوية أثناء التفكيك والتجميع، مما يؤدي إلى تآكل المكره اللامركزي، والاحتكاك بين الحلقات المغناطيسية والمعدات غير المتوازنة.
بسبب قوة الشد غير المتساوية أثناء التفكيك والتجميع، أو انزلاق الأدوات أو التآكل عن طريق الوسط المنقول، مما يؤدي إلى تجريد الصدأ والخيط، مما يمنع التثبيت المستقر لمجموعات المكره.
التأثير المتكرر بين المفاتيح وممرات المفاتيح بسبب عزم دوران ناقل الحركة غير المستقر أو خلوص التجميع المفرط، يؤدي إلى خشونة سطح الأخدود ويسبب تقطيع الحواف، مما يقلل من كفاءة النقل وحتى يؤدي إلى فشل نقل الطاقة.
تحتوي المضخات المغناطيسية على حلقات مغناطيسية داخلية قوية ذات جاذبية مغناطيسية قوية. قد يؤدي التفكيك غير الصحيح إلى حدوث إصابات شديدة وتلف المكونات نتيجة الاصطدام وخدوش على الأكمام العازلة. يجب تنفيذ حماية السلامة والتفكيك الموحد قبل الصيانة لضمان دقة إصلاح عمود المضخة.
قم بقطع إمداد الطاقة الإجمالي للمعدات، وأغلق صمامات خط أنابيب المدخل والمخرج، وقم بتصريف الوسط المتبقي بالكامل داخل المضخة، وقم بتخفيف الضغط والتبريد بشكل كامل. قم بإعداد أدوات خاصة بما في ذلك مفاتيح الأوفست، وملفات الإبر، والمطارق النحاسية، وأدوات فرد البراغي، والفرجار الدقيق، والمطاحن، ومواد إصلاح الطلاء الكهربائي، وخرق المسح النظيفة. قم بتنظيف محطة عمل الصيانة وتسويتها ووضع ألواح دعم مطاطية لمنع تلف الأجزاء المعدنية من الاصطدام.
قم بتفكيك الجهاز بدقة من الخارج إلى الداخل: قم أولاً بإزالة غلاف المضخة وغطاء العزل، وقم بإخراج مجموعة الحلقة المغناطيسية الداخلية ببطء لتجنب الجذب المغناطيسي القوي الفوري والاصطدام بين الحلقات المغناطيسية الداخلية والخارجية. ثم قم بفك صامولة قفل المكره، وقم بإزالة المكره، وقرص الدفع، ومقعد العمود الأوسط بالتسلسل، وأخيرًا أخرج عمود المضخة بالكامل. قم بوضع علامة على جميع المكونات أثناء التفكيك ووضعها في ترتيب مصنف لتجنب اختلال التجميع والتخليص غير المتوازن في التجميع اللاحق.

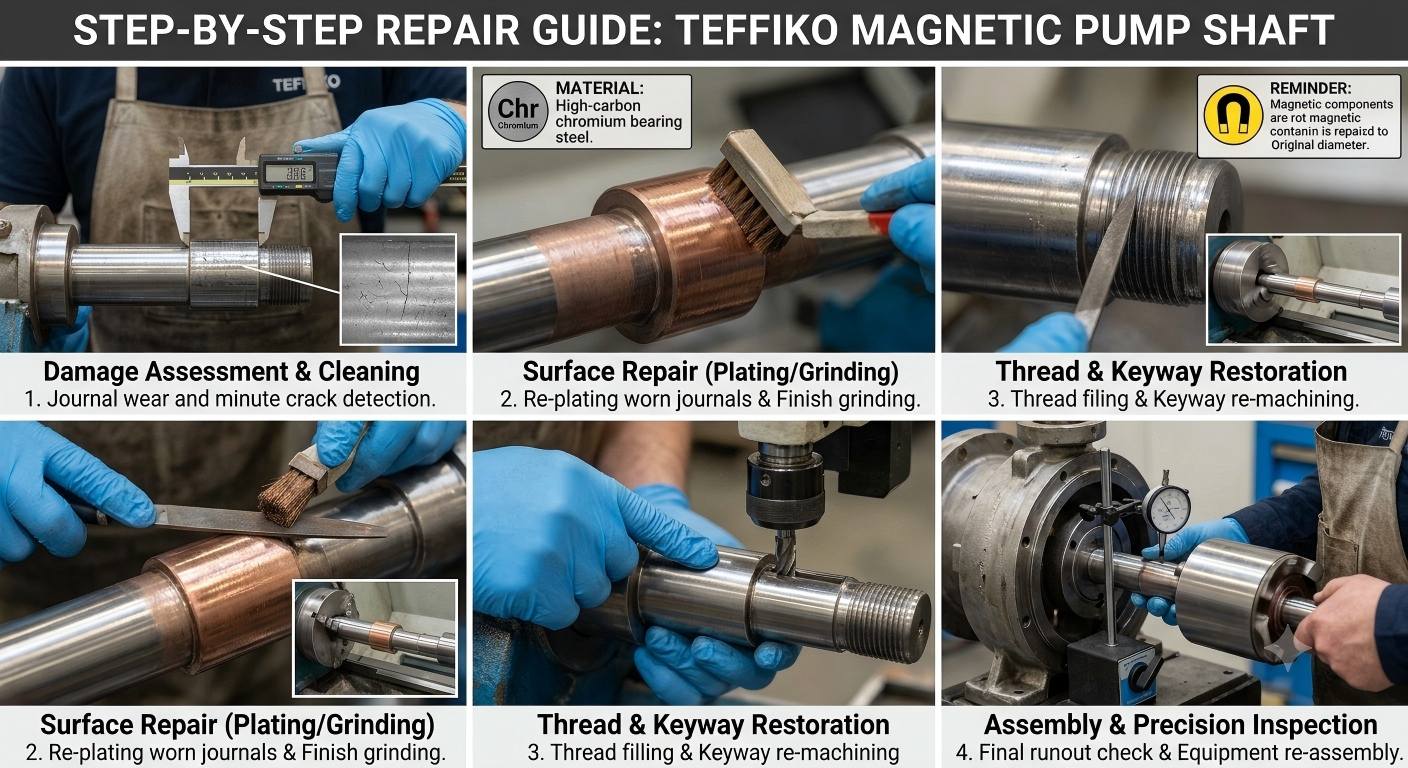

اعتماد عمليات إصلاح متطابقة وفقًا لدرجة تلف عمود المضخة وخصائص المواد للفولاذ المحمل بالكروم عالي الكربون، مما يحقق التوازن بين دقة الإصلاح والقوة التشغيلية وتكلفة الصيانة. مخططات الإصلاح المحددة هي كما يلي:
بالنسبة للخدوش البسيطة والخدوش الصغيرة وتآكل الأخدود الضحل على المجلات المطابقة للمحامل المنزلقة والمحامل التوجيهية المطاطية، استخدم طلاء الكروم أو الطلاء النحاسي أو طلاء الفولاذ المقاوم للصدأ لإصلاح الأسطح البالية. التحكم بدقة في سمك الطلاء وفقًا لعمق تآكل المجلة. بعد الطلاء، قم بإجراء عملية الخراطة والطحن النهائية على المخارط والمطاحن لاستعادة قطر المجلة إلى الحجم القياسي الأصلي للمصنع، بما يتوافق مع خلوص التجميع القياسي للمحامل لضمان دوران سلس دون تشويش.
إذا كانت المجلات تحتوي على أخاديد عميقة أو تآكل شديد غريب الأطوار على مساحة كبيرة، فسوف تتعرض القوة الهيكلية للعمود للخطر. لا ينصح بالإصلاح ويجب استبدال عمود المضخة الجديد مباشرة.
بالنسبة لأعمدة المضخة ذات القطر الصغير ذات الانحناء الطفيف: ضع صفائح نحاسية على الجزء المنحني المحدب من العمود لتجنب الخدوش على سطح العمود المتصلب الناتج عن الطرق. اضغط بلطف بمطرقة يدوية للتقويم تدريجيًا، ثم قم بالقياس والضبط بشكل متكرر حتى يصبح العمود مستقيمًا تمامًا دون انحراف شعاعي.
بالنسبة لأعمدة المضخة ذات القطر الكبير ذات الانحناء الخفيف: استخدم أداة تمليس لولبية خاصة لتطبيق ضغط موحد للاستقامة. يُمنع منعا باتا الطرق العنيف طوال العملية لمنع الشقوق المخفية على العمود عالي الصلابة. بعد التسوية، استخدم مؤشر الاتصال لاختبار الجريان الشعاعي عدة مرات للتأكد من أن المعلمات تلبي معايير تشغيل المعدات.
إذا كان عمود المضخة يعاني من انحناء مفرط أو تشوه التوائي أو شقوق مخفية، فيجب تخريده واستبداله مباشرة، لأن الاستقامة لا يمكن أن تضمن استقرار التشغيل على المدى الطويل.
إذا كانت مجاري المفاتيح خشنة ومهترئة قليلاً دون تشوه واضح أو تقطيع في الحواف، فقم ببرد جدران الأخدود بمبارد دقيقة لإزالة النتوءات والنتوءات والشوائب المؤكسدة. يمكن تجميع مفاتيح المفاتيح بشكل طبيعي بعد تشذيبها بشكل مسطح.
إذا كانت مجاري المفاتيح مشوهة بشدة، ومتشققة، ولها خلوص زائد لناقل الحركة، قم بالإصلاح عن طريق اللحام: قم بإغلاق مجرى المفاتيح الأصلي التالف عن طريق اللحام، وأعد تشغيل مجرى المفتاح في موضع المقياس القياسي لعمود المضخة.
المحرمات الحرجة: يُحظر إصلاح أعمدة المضخة المستخدمة في ظروف العمل ذات الطاقة العالية وعزم الدوران العالي عن طريق إعادة تصنيع مجاري المفاتيح. يجب استبدال أعمدة جديدة لتجنب كسر مجرى المفتاح وفشل نقل الطاقة أثناء التشغيل، مما قد يؤدي إلى حدوث أعطال في المعدات.
بالنسبة للخيوط المقطوعة قليلاً أو التالفة جزئيًا أو الصدئة والمغطاة بالنتوءات: قم بقص ملفات تعريف الخيوط بدقة باستخدام ملفات الإبرة وإزالة الصدأ والشوائب. اختبار ربط الجوز يدويًا بعد التشذيب؛ يُسمح بإعادة الاستخدام إذا كان الارتباط سلسًا دون ارتخاء أو تشويش.
بالنسبة للخيوط المتكسرة بشدة والتي لا يمكن تعشيقها بشكل طبيعي، يتوفر نظامان قياسيان للإصلاح:
قم بخفض نهاية عمود المضخة قليلًا، ثم اضغط على جلبة مطابقة، ثم قم بتركيب الخيوط القياسية للماكينة على الجلبة.
املأ منطقة الخيط التالفة عن طريق اللحام الكهربائي أو اللحام بالغاز، والخيوط القياسية للماكينة عن طريق الانتهاء من الدوران بعد التبريد لتناسب صامولة القفل الأصلية.
لا يجوز تركيب أعمدة المضخة التي تم إصلاحها مباشرة. يجب تنفيذ إجراءات التفتيش والتشغيل التالية بدقة:
يفرض بعض موظفي التشغيل والصيانة إصلاح أعمدة المضخة المتشققة والملتوية بشدة أو الأعمدة المستخدمة في ظروف العمل ذات عزم الدوران العالي لخفض التكاليف. على الرغم من أن المعدات يمكن أن تعمل بشكل طبيعي على المدى القصير، فمن المحتمل جدًا أن تسبب أخطاء كبيرة مثل كسر العمود، وفشل النقل المغناطيسي، وتسرب الوسائط. يؤدي التشغيل العنيف أثناء تفكيك المكونات المغناطيسية إلى انحراف عمود المضخة وتآكل الحلقة المغناطيسية. التثبيت المباشر بدون فحص دقيق بعد الإصلاح يؤدي إلى أخطاء ثانوية بما في ذلك اهتزاز المعدات والتسرب المتوسط ومعدل التدفق غير الكافي.
قم بفحص حالة تزييت المحمل بانتظام واستبدل زيت التشحيم والشحوم المتدهور في الوقت المناسب للتخلص من تآكل المجلة الناجم عن الاحتكاك الجاف. توحيد صارم لتشغيل المعدات؛ حظر التشغيل الجاف والتشغيل الزائد والتوقف المتكرر للمضخات المغناطيسية. قم بتركيب مرشح أولي على خطوط الأنابيب عند نقل الوسائط التي تحتوي على جزيئات صلبة وشوائب لمنع تآكل الشوائب على العمود. قم بإجراء فحص تفكيك منتظم للكشف عن استقامة أعمدة المضخة وارتداء الخيوط ومجرى المفتاح، والتنبؤ بالأخطاء مقدمًا وإجراء صيانة وقائية لإطالة عمر خدمة عمود المضخة.
تم تصنيع عمود المضخة المغناطيسية Teffiko بدقة من الفولاذ المحمل بالكروم عالي الكربون. يمكن إصلاح معظم الأضرار الخفيفة والمتوسطة بتكلفة منخفضة. اتبع المبادئ الأساسية المتمثلة في "الحكم الدقيق على الضرر، والإصلاح المستهدف، والتحقق الدقيق بعد الإصلاح والتجميع والتشغيل الموحدين". إن إتقان إجراءات الإصلاح الخاصة والتشغيل الموحدة لمختلف الأعطال لا يؤدي فقط إلى تقليل تكاليف التشغيل والصيانة بشكل كبير، بل يضمن أيضًا تشغيلًا مستقرًا وفعالًا وخاليًا من التسرب على المدى الطويل للمعدات.
