حساب قوة الشفط الهندسية Hg لـ aمضخة الطرد المركزيهو إجراء أساسي في تصميم تركيب المضخة. فهو يحدد بشكل مباشر ما إذا كان التجويف سيحدث، وما إذا كانت المضخة قادرة على سحب الماء بشكل ثابت، وما إذا كان يمكنها العمل بكفاءة لفترة طويلة. العديد من الأخطاء مثل عدم كفاية إنتاج المياه، والضوضاء العالية والاهتزاز، وتلف المكره، والأعطال المتكررة للمعدات تنبع بشكل أساسي من الحسابات الخاطئة لرفع الشفط الهندسي زئبق أو ارتفاع التثبيت الزائد.

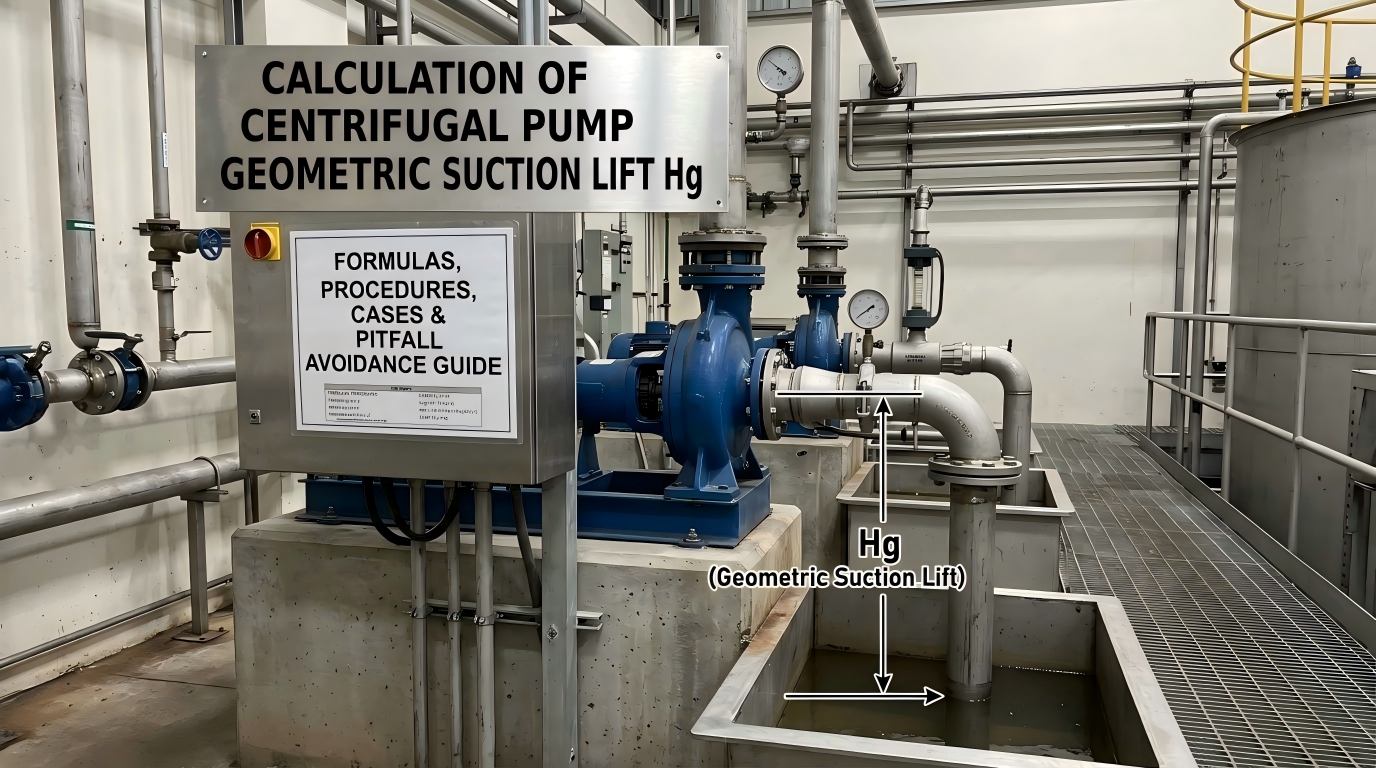

يشير رفع الشفط الهندسي Hg لمضخة الطرد المركزي إلى فرق الارتفاع الرأسي بين الخط المركزي لمكره المضخة والسطح السائل لخزان الشفط، مقاسًا بالأمتار (م). إنه بمثابة معلمة تحكم أساسية للحكم على قدرة شفط السائل للمضخة ومنع التجويف.
معايير الحكم على تركيب الصناعة العامة:
باختصار، لا يمكن تعيين الزئبق بشكل تعسفي باعتباره بُعد التثبيت. ويجب أن يتم استخلاصه من خلال الحساب الدقيق وتصحيح حالة العمل، ليكون بمثابة مؤشر إلزامي لتشغيل المضخة بشكل آمن وطويل الأمد ومستقر.
يعتمد حساب مضخة الزئبق على معلمتين رئيسيتين يتم قياسهما بواسطة الشركات المصنعة للمضخات، وهما أيضًا أكثر المفاهيم إرباكًا للمبتدئين.
يشير رفع الشفط المسموح به Hs إلى الحد الأقصى لدرجة الفراغ المسموح بها عند ضغط مدخل المضخة p₁، والذي يعكس بشكل مباشر قدرة شفط السائل لمضخة الطرد المركزي.
القاعدة الأساسية: لا يتم الحصول على قيمة Hs من الحسابات النظرية؛ يتم قياسه تجريبيًا من قبل الشركات المصنعة للمضخات ويتم إدراجه في كتالوجات المضخات ولوحات الأسماء ليتمكن موظفو الهندسة من الرجوع إليها.
شروط الاختبار القياسية المحددة من قبل الشركات المصنعة: تتم معايرة قيمة Hs القياسية لمياه نظيفة بدرجة حرارة 20 درجة مئوية تحت ضغط جوي قياسي يبلغ 1.013×10⁵ باسكال. بمجرد تغير الارتفاع في الموقع أو درجة حرارة الماء أو الوسط المنقول، يجب إجراء تحويل حالة العمل. سيؤدي التطبيق المباشر لمعلمات الكتالوج إلى أخطاء حسابية خطيرة.
يتم استخدام رأس الشفط الإيجابي الصافي Δh، والذي يُطلق عليه أيضًا رأس الشفط الإيجابي الصافي المطلوب NPSHr، في الغالب لحساب ارتفاع تركيب مضخات الزيت والمضخات الصناعية عالية الدقة. وهو يمثل درجة الفراغ المسموح بها لشفط سائل المضخة، أي أقصى ارتفاع مسموح به لتركيب المضخة، بوحدة المتر.
بالتوافق مع معلمات Hs، يتم اختبار NPSHr المدرج في الكتالوجات باستخدام ماء نظيف بدرجة حرارة 20 درجة مئوية كوسيط. مطلوب تصحيح منفصل عند نقل الزيت والسوائل الكيميائية والوسائط الخاصة الأخرى.
صيغة تقدير رفع الشفط المبسطة للاستخدام الهندسي في الموقع:
رفع الشفط = عمود الماء ذو الضغط الجوي القياسي (10.33 م) - NPSHr Δh المطلوب - هامش الأمان (0.5 م)
يمكن أن يدعم الضغط الجوي القياسي ارتفاع خط أنابيب مفرغ يبلغ 10.33 مترًا. يعد هامش الأمان البالغ 0.5 متر معيارًا صناعيًا معتمدًا على نطاق واسع لتجنب التجويف الفوري الناتج عن ظروف العمل المتقلبة.
بالنسبة للهندسة في الموقع، يتم تقسيم الصيغ إلى صيغ حسابية دقيقة وصيغ تقدير سريع استنادًا إلى نوع المعدات وسيناريوهات الحساب، والتي تنطبق على جميع مضخات المياه النظيفة ومضخات الزيت والمضخات الكيميائية.
Hg = (Pa - Pv) / ρg - NPSHr - hw
تنطبق هذه الصيغة على الحسابات الدقيقة لمعظم مضخات الطرد المركزي وهي الصيغة المفضلة لمعاهد التصميم وفرق البناء.
زئبق = Hs1 - ث
يشير Hs1 إلى رفع الشفط المسموح به والمصحح لظروف العمل الفعلية؛ يمثل الأب خسارة الرأس الإجمالية لخط أنابيب الشفط. يمكن تطبيق هذه الصيغة مباشرة عندما تكون سرعة الرأس ضئيلة.
زئبق = 10.33 − Δh − 0.5
مناسبة للتحقق السريع في الموقع وفحص المعدات وتصميم المخطط الأولي لتحقيق كفاءة الوقت.
تعريفات المعلمة:
تنطبق قيم الكتالوج Hs المقدمة من الشركات المصنعة فقط على المياه النظيفة بدرجة حرارة 20 درجة مئوية تحت الضغط الجوي القياسي. يكون التحويل إلزاميًا عندما تختلف ظروف العمل في الموقع، وهو رابط حيث يرتكب 90٪ من موظفي الهندسة أخطاء.
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
التحويل من خطوتين مطلوب:
الخطوة 1: قم بتصحيح قيمة Hs في الكتالوج باستخدام صيغة المياه النظيفة المذكورة أعلاه للحصول على Hs1.
الخطوة 2: إجراء تصحيح ثانوي على Hs1 بناءً على خصائص الكثافة واللزوجة والتبخر للوسط الخاص للحصول على رفع الشفط المكافئ المسموح به المطابق للوسط، ثم استبدل النتيجة في صيغة حساب الزئبق لتجنب أخطاء المعدات الناجمة عن انحرافات الحساب.
الشروط المحددة: مطلوب NPSHr Δh لمضخة طرد مركزي = 4.0 م، والوسط عبارة عن مياه نظيفة في ظل ظروف العمل القياسية.
عملية الحساب:
رفع الشفط = 10.33 − 4.0 − 0.5 = 5.83 م
الخلاصة: يجب أن يكون ارتفاع التركيب الآمن لهذه المضخة أقل من 5.83 م.
الشروط المحددة: رفع الشفط المسموح به في الكتالوج Hs = 5.7 م، إجمالي مقاومة خط أنابيب الشفط hw = 1.5 mH₂O، الضغط الجوي المحلي = 9.81×10⁴ Pa، تم تجاهل رأس السرعة. احسب رفع الشفط الهندسي المسموح به لمياه نظيفة بدرجة حرارة 20 درجة مئوية وماء ساخن بدرجة حرارة 80 درجة مئوية على التوالي.
الضغط الجوي المحلي قريب من حالة الاختبار القياسية للشركة المصنعة، لذلك ليس هناك حاجة إلى تصحيح Hs.
Hg = Hs - hw = 5.7 - 1.5 = 4.2 م
الخلاصة: بالنسبة للمياه النظيفة بدرجة حرارة 20 درجة مئوية، يجب ألا يتجاوز ارتفاع تركيب المضخة 4.2 متر للتشغيل الآمن.
تصحيح Hs إلزامي للمياه ذات درجة الحرارة العالية. بيانات جدول البحث: ضغط البخار المشبع بمقدار 80 درجة مئوية من الماء = 47.4 كيلو باسكال، الموافق Hv = 4.83 mH₂O؛ الضغط الجوي المحلي Ha ≈ 10 mH₂O.
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 م
استبدل Hs1 المصحح لحساب ارتفاع التثبيت:
Hg = Hs1 - hw = 0.78 - 1.5 = −0.72 م
الاستنتاج الأساسي: قيمة الزئبق السلبية تعني أن تركيب رافعة الشفط محظور في ظل ظروف العمل ذات درجة الحرارة المرتفعة؛ تركيب الشفط المغمور أمر إلزامي. يجب أن يكون جسم المضخة على الأقل 0.72 متر تحت سطح السائل للخزان، وإلا سيحدث تجويف شديد وفقدان الشفط.
يتيح إتقان هذه العوامل الأساسية التحسين السريع لأنظمة التثبيت ومنع الأسباب الجذرية لأخطاء التجويف:
الاستخدام المباشر لمعلمات الكتالوج الأصلي Hs وNPSHr دون تصحيح الارتفاع ودرجة حرارة الماء، مما يؤدي إلى نتائج حسابية مشوهة تمامًا.
إهمال فقدان رأس خط أنابيب الشفط، بالاعتماد فقط على الحسابات النظرية، مما يؤدي إلى ارتفاع التركيب الفعلي المفرط وتجويف المضخة.
لا يوجد هامش أمان محجوز، التثبيت عند القيمة الحدية المحسوبة. يحدث التجويف مباشرة بعد تحجيم خط الأنابيب أو تقلبات ظروف العمل.
تركيب رفع الشفط القسري للوسائط ذات درجة الحرارة العالية والتطبيقات على ارتفاعات عالية، مع تجاهل متطلبات الشفط المغمورة بالمياه والمشار إليها بقيم الزئبق السالبة.
التطبيق المباشر لتركيبات المياه النظيفة على الوسائط النفطية والكيميائية دون تصحيح الوسط الثانوي.
يعني الزئبق السلبي أن المضخة لا يمكنها سحب السائل عبر تركيب رفع الشفط. يلزم تخطيط الشفط المغمور، مع وضع الخط المركزي لمدخل المضخة أسفل سطح سائل خزان الشفط للتخلص تمامًا من مخاطر ابتلاع الهواء والتجويف. يستخدم هذا التصميم على نطاق واسع للمياه ذات درجة الحرارة العالية ونقل السوائل الكيميائية والتطبيقات على ارتفاعات عالية.
قيم الكتالوج Hs هي بيانات تجريبية تمت معايرتها فقط للمياه النظيفة بدرجة حرارة 20 درجة مئوية تحت ضغط جوي قياسي. يؤدي أي اختلاف في الارتفاع في الموقع أو درجة حرارة الماء أو الوسط المنقول إلى تغيير ضغط البخار السائل والضغط الجوي، مما يتطلب تحويل حالة العمل قبل استخدام Hs لإجراء العمليات الحسابية.
يتوافق NPSHr Δh الأكبر المطلوب مع أداء أضعف لمكافحة التجويف وانخفاض ارتفاع التثبيت المسموح به. يوفر NPSHr الأصغر قدرة شفط أفضل للسوائل وارتفاعًا أعلى للتركيب المسموح به.
وتشمل حالات عدم اليقين في الموقع تقلبات درجة حرارة الماء، وقياس خطوط الأنابيب، وتغيرات التدفق، وانحرافات الضغط. يمنع هامش الأمان المحجوز بمقدار 0.5 متر التجويف الفوري ويضمن تشغيلًا مستقرًا للمعدات على المدى الطويل.
حساب رفع الشفط الهندسي لمضخة الطرد المركزي Hg يركز على معلمتين أساسيتين: رفع الشفط المسموح به Hs وNPSHr Δh المطلوب. يعمل التقدير السريع في ظروف العمل القياسية، بينما يعد تصحيح درجة حرارة الماء والارتفاع والوسط أمرًا إلزاميًا للسيناريوهات غير القياسية. تحدد القيمة الإيجابية أو السلبية للزئبق بشكل مباشر ما إذا كان سيتم اعتماد رفع الشفط أو تركيب الشفط المغمور، ليكون بمثابة المفتاح لتجنب تجويف المضخة، والضوضاء غير الطبيعية، وعدم كفاية إنتاج المياه وتلف المكره. بالنسبة للتطبيقات الهندسية، يُحظر تمامًا الاستخدام المباشر لمعلمات الكتالوج غير المصححة والتثبيت عند القيمة الحدية النظرية. يلزم إجراء حسابات دقيقة مع تصحيح حالة العمل في الموقع وهامش الأمان المحجوز لضمان تشغيل المضخة بكفاءة واستقرار وطويل الأمد.
-
