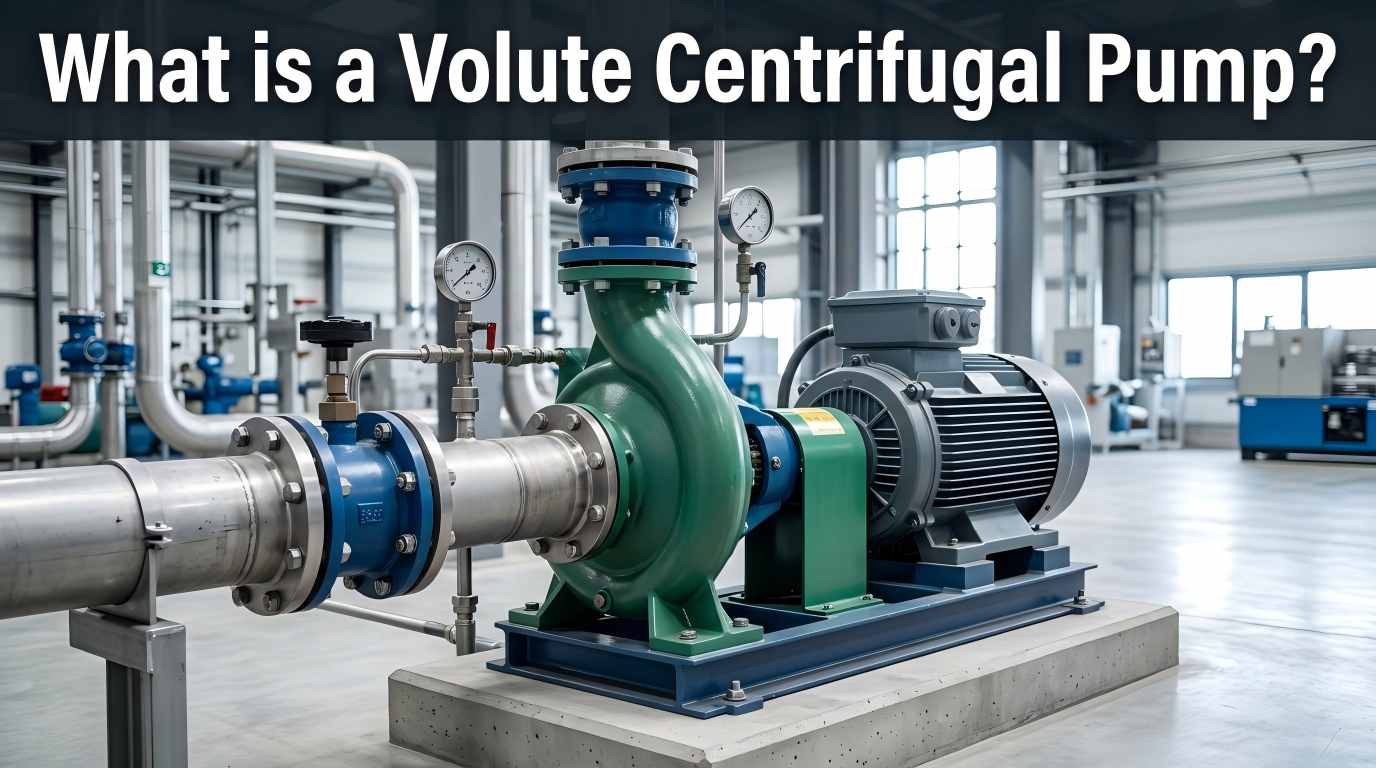

A مضخة طرد مركزي حلزونيةهي نوع من المضخات الديناميكية التي تحول الطاقة الميكانيكية إلى طاقة هيدروليكية من خلال دوران المكره وتعتمد على غلاف حلزوني حلزوني لتوصيل السوائل بكفاءة. على عكس الأنواع الأخرى من مضخات الطرد المركزي، فإن الميزة الأبرز لها هي الغلاف ذو الشكل الحلزوني (المعروف أيضًا باسم الغلاف الحلزوني)، وهو المكون الأساسي الذي يميزها عن الموديلات مثل مضخات الطرد المركزي الناشرة. تتميز مضخات الطرد المركزي الحلزونية بالبنية القوية، والتكلفة المنخفضة نسبيًا، والتشغيل الهادئ، والأداء الموثوق، مع الحد الأدنى من التأثير الناتج عن التآكل والتآكل. إنها المعدات المفضلة لمعظم تطبيقات توصيل السوائل الصناعية والمدنية.
يعتمد التشغيل المستقر للمضخة على تنسيق المكونات المختلفة. المكونات الأساسية ووظائفها هي كما يلي:
غرفة حلزونية تحيط بالدافعة ذات مساحة مقطعية تزداد تدريجيا من مخرج الدافعة إلى منفذ التفريغ. وتتمثل وظائفها الأساسية في جمع السوائل عالية السرعة، وتقليل السرعة وزيادة الضغط. يؤثر شكلها وحجمها بشكل مباشر على كفاءة المضخة وضغطها. وهي مقسمة إلى حلزوني مفرد (الأكثر استخدامًا) ومزدوج (يوازن القوة الشعاعية ويطيل عمر الخدمة).
"قلب" المضخة، وهو مكون دوار ذو شفرات منحنية، متصل بالمحرك عبر عمود المضخة. ويدور بسرعة عالية لتوليد قوة الطرد المركزي، وامتصاص السوائل ونقل الطاقة الحركية. تحدد معلمات الشفرة (الشكل والكمية والزاوية) معدل تدفق المضخة ورأسها وكفاءتها.
ينقل عمود المضخة الطاقة الميكانيكية من المحرك إلى المكره. تدعم المحامل دوران عمود المضخة وتحافظ على محوريتها وتقلل الاحتكاك. في ظروف العمل ذات درجات الحرارة العالية والضغط العالي، تكون مبردات الزيت مطلوبة لمنع تدهور الزيت وإطالة عمر المحمل.
يمنع تسرب السوائل ودخول الهواء الخارجي لتجنب التجويف. تشمل الأنواع الشائعة الأختام الميكانيكية وأختام التعبئة. يمكن أن يؤدي التطابق مع أنظمة الختم المساعدة إلى تحسين الموثوقية، ويمكن أن تشير الصيانة إلى معايير API 682.
يقع منفذ الشفط في وسط الحلزوني لسحب السائل؛ يوجد منفذ التفريغ في نهاية الحلزوني لتوصيل السائل المضغوط. يؤثر حجم وشكل كلاهما على مقاومة السوائل وكفاءة المضخة.
عملية العمل عبارة عن تحويل مستمر للطاقة، وتنقسم إلى 4 مراحل أساسية:
يقوم المحرك بتشغيل المكره للدوران بسرعة عالية، مما يشكل منطقة ضغط منخفض في مركز المكره. يتم امتصاص السائل إلى المضخة تحت فرق الضغط.
عندما تدور المكره بشكل مستمر، تدفع الشفرات السائل للتحرك بشكل قطري، مما يزيد بشكل كبير من سرعة تدفق السائل والطاقة الحركية.
يدخل السائل عالي السرعة إلى الغلاف الحلزوني، حيث يقلل ممر التدفق الموسع من سرعة التدفق، ويحول الطاقة الحركية إلى طاقة ضغط لتحقيق توصيل الضغط العالي.
يتم تفريغ السائل المضغوط من خلال منفذ التفريغ. مع الدوران المستمر للمكره، يكتمل التسليم المستمر.
يتطابق الهيكل الحلزوني مع خصائص تدفق السوائل، مما يقلل من فقدان الاضطراب. تصل الكفاءة في ظل ظروف التصميم إلى 70%-90%، مع توزيع موحد لسرعة التدفق.
مكونات أساسية أقل، سهلة المعالجة والتركيب، لا توجد آلية نقل معقدة، معدل فشل منخفض، لا حاجة لصمامات فحص المدخل والمخرج، وتكلفة صيانة منخفضة.
يمكن تصميمها بمواصفات مختلفة وفقًا لظروف العمل، ومناسبة لمختلف السوائل مثل المياه النظيفة والصرف الصحي والوسائط الكيميائية، وقابلة للتكيف مع درجة الحرارة العادية وظروف العمل ذات درجة الحرارة العالية والضغط العالي.
تصميم متكامل، صغير الحجم وخفيف الوزن، مناسب لسيناريوهات المساحة المحدودة، وسهل الاندماج في أنظمة التسليم الحالية.
تكلفة تصنيع منخفضة، واستبدال مريح للأجزاء البالية، وتوفير الطاقة من خلال التشغيل الفعال، ومناسب لسيناريوهات التسليم ذات التدفق الكبير.
تعد مضخات الطرد المركزي الحلزونية خيارًا موثوقًا لتوصيل السوائل الصناعية بفضل مزاياها الهيدروديناميكية. ومع ذلك، فإن كفاءتها الفعلية في استخدام الطاقة تتأثر بتفاصيل مثل اختيار المواد والتصنيع. تقوم Teffiko بتطوير حلول توصيل السوائل المستقرة والفعالة من خلال البحث والتطوير الدقيق والاختبار الصارم. مرحبا بكم في التشاور أو الطلب:www.teffiko.com
