الدليل الشامل لمضخات الطرد المركزي الأفقية ISG العمودية مقابل ISW

في مجال نقل السوائل الصناعية، أصبحت مضخات الطرد المركزي العمودية ISG ومضخات الطرد المركزي الأفقية ISW هي الاختيارات السائدة للعديد من سيناريوهات التطبيق نظرًا لمزاياها الهيكلية الفريدة وقدرتها الدقيقة على التكيف مع السيناريو. ومع ذلك، عند مواجهة ظروف عمل محددة، فإن تحقيق الاختيار الدقيق للنموذج يمثل تحديًا احترافيًا. كما الفريق الهندسي لتيفيكو، نحن ندرك جيدًا أنه لا يوجد نموذج مضخة مثالي تمامًا، بل يوجد فقط الحل الأنسب. ستجري هذه المقالة مقارنة شاملة بين مضخات الطرد المركزي ISG وISW من أربعة أبعاد رئيسية: التصميم الهيكلي، وخصائص الأداء، والسيناريوهات القابلة للتطبيق، والتركيب والصيانة. كما ستشارك أيضًا خبرة Teffiko العملية في اختيار النماذج لمساعدتك على اتخاذ قرارات مستنيرة.

جدول المحتويات

1. التصميم الهيكلي

2. خصائص الأداء

3. السيناريوهات القابلة للتطبيق

4. التثبيت والصيانة

I. مقارنة التصميم الهيكلي بين مضخات الطرد المركزي العمودية ISG ومضخات الطرد المركزي الأفقية ISW

يبدأ الفرق الأساسي بين مضخات الطرد المركزي العمودية ISG ومضخات الطرد المركزي الأفقية ISW بتصميمها الهيكلي. ويحدد هذا بشكل مباشر شغل المساحة وطريقة التثبيت ومنطق تكييف خط الأنابيب، مما يجعله العامل الأساسي الذي يجب مراعاته أثناء اختيار النموذج.

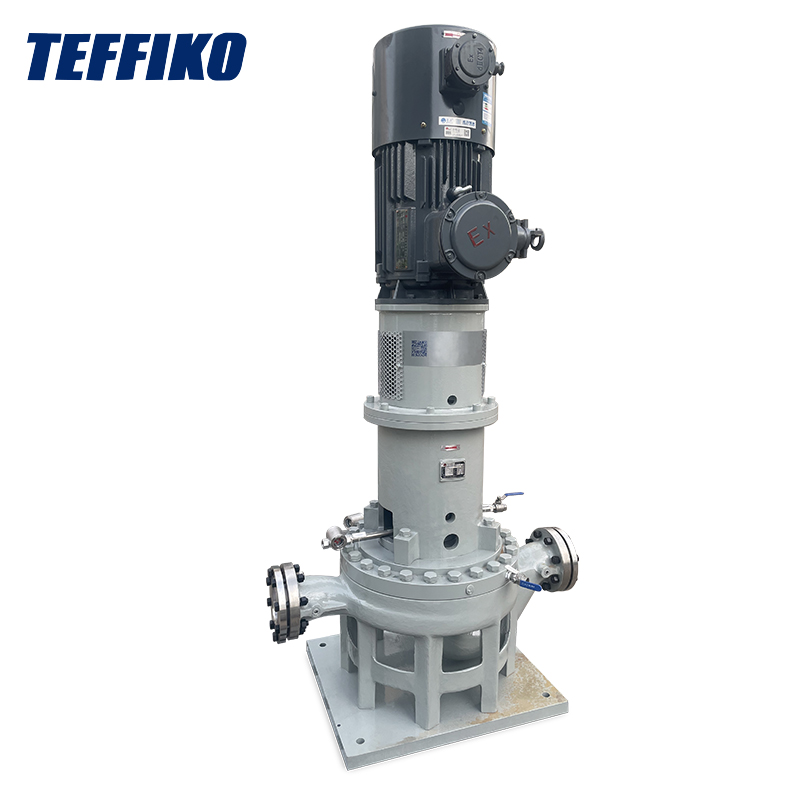

(I) مضخة الطرد المركزي العمودية ISG: تخطيط عمودي لتوفير المساحة

تعتمد المضخة العمودية ISG هيكلًا رأسيًا متكاملاً، حيث يكون عمود المضخة متعامدًا مع الأرض. لها ارتفاع إجمالي مرتفع نسبيًا ولكن مساحة الأرضية صغيرة. تم تصميم مدخل ومخرج المياه بشكل مرن، مما يسمح بالاندماج المباشر في نظام خطوط الأنابيب دون الحاجة إلى قاعدة إضافية. وهذا يجعلها مناسبة بشكل خاص لسيناريوهات المساحات الضيقة، مثل غرف معدات إمدادات المياه الثانوية في المباني الشاهقة أو خطوط الإنتاج المدمجة.

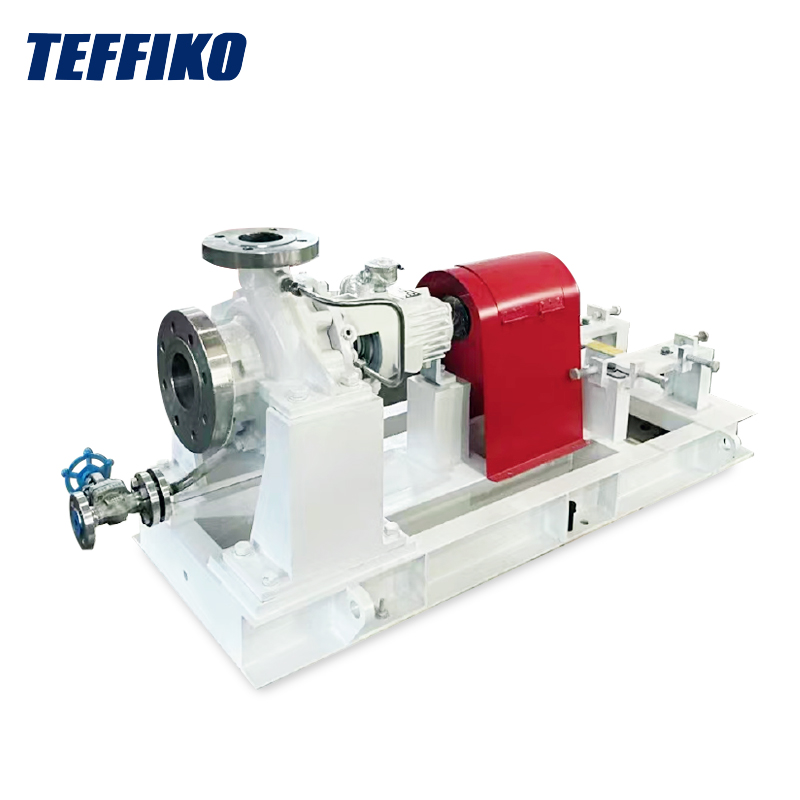

(II) مضخة الطرد المركزي الأفقية ISW: التصميم الأفقي لتحقيق الاستقرار العالي

تتميز المضخة الأفقية ISW بهيكل حيث يكون المحرك وجسم المضخة متحدين المحور أفقيًا، مع عمود المضخة الموازي للأرض ويتطلب التثبيت عبر القاعدة. يقع المدخل والمخرج على نفس الخط الأفقي، مما يسهل الاتصال المباشر مع خطوط الأنابيب الأفقية ويقلل من فقدان المقاومة. يتمتع هذا الهيكل بمركز ثقل منخفض ويضمن التشغيل المستقر، مما يجعله مناسبًا للسيناريوهات ذات المساحة الأرضية الكافية، مثل ورش العمل الكبيرة أو محطات المياه البلدية، حيث تكون عمليات الصيانة مريحة.

ثانيا. مقارنة خصائص الأداء: استهلاك الطاقة والرأس ومقاومة التجويف

وبعيدًا عن الاختلافات الهيكلية، تؤثر اختلافات الأداء بين الاثنين بشكل مباشر على الكفاءة التشغيلية وظروف العمل المعمول بها. ويتجلى هذا بشكل خاص في قدرتها على التكيف فيما يتعلق باستهلاك الطاقة، ونطاق الرأس، ومقاومة التجويف.

(ط) استهلاك الطاقة وكفاءتها

فيما يتعلق بالكفاءة الهيدروليكية، تعتمد كل من مضخات الطرد المركزي ISG وISW تصميمات نماذج هيدروليكية متقدمة. بعد تحسين قناة تدفق المكره، تكون كفاءتها في ظل ظروف العمل المقدرة قريبة نسبيًا، وتتراوح عادة من 75% إلى 85%. ومع ذلك، تظهر الاختلافات في سيناريوهات التشغيل ذات التحميل المتغير:

• تحتوي مضخة الطرد المركزي الأفقية ISW على قناة تدفق لطيفة لجسم المضخة، مما يؤدي إلى انخفاض أقل في الكفاءة عند التشغيل خارج التدفق المقدر. إنه أكثر ملاءمة للسيناريوهات ذات تقلبات التدفق الكبيرة.
• تحافظ مضخة الطرد المركزي العمودية ISG على كفاءة مستقرة في ظل التدفق المقدر ولكنها تواجه توهينًا أسرع في الكفاءة عندما يتقلب التدفق. إنه أكثر ملاءمة للسيناريوهات ذات متطلبات التدفق المستمر.

من حيث استهلاك الطاقة:

• تستهلك مضخة ISG طاقة أقل في ظل ظروف العمل ذات التدفق المنخفض والارتفاع العالي.
• توفر مضخة ISW كفاءة أفضل في استخدام الطاقة في التطبيقات ذات التدفق العالي والمنخفض الرأس.

(ثانيا) نطاق الرأس

• نطاق الرأس لمضخة الطرد المركزي العمودية ISG عادة ما يكون من 5 إلى 125 متر، مما يجعلها أكثر كفاءة في تلبية احتياجات النقل "الرأس العالي، التدفق المنخفض". يتحمل عمود المضخة ذو الهيكل الرأسي القوة بشكل أكثر توازناً؛ عند التشغيل على ارتفاع عالٍ، يكون نقل قوة الطرد المركزي للمكره أكثر استقرارًا، ومن غير المرجح أن يحدث انحراف العمود الناتج عن الضغط الزائد. ولذلك، فإنه غالبا ما يستخدم في سيناريوهات مثل إمدادات المياه في المباني الشاهقة ومياه تغذية الغلايات.
• يركز نطاق الرأس لمضخة الطرد المركزي الأفقية ISW بشكل أكبر على "الرأس المتوسط ​​والمنخفض، والتدفق العالي"، ويتراوح بشكل عام من 3m إلى 80m. يمكن لهيكلها الأفقي أن يتكيف بشكل أفضل مع النقل المستقر للوسائط ذات التدفق الكبير وتجنب القوة المحورية المفرطة الناتجة عن ارتفاع الرأس. إنها مناسبة للسيناريوهات ذات متطلبات الرأس المنخفضة ولكن متطلبات التدفق العالية، مثل نقل المياه عبر شبكة الأنابيب البلدية، والمياه الصناعية المتداولة، والري الزراعي.

(ثالثًا) مقاومة التجويف: ISW لها الحافة

عادةً ما يكون رأس الشفط الإيجابي الصافي (NPSH) للمضخة الأفقية ISW أقل بمقدار 0.5 م إلى 1.5 م من مضخة ISG. تم تحسين تصميم منفذ الشفط الخاص به بشكل أكبر، مما يجعله أقل عرضة للتجويف عند نقل الوسائط المتبخرة بسهولة أو تحت مقاومة الشفط العالية. من ناحية أخرى، تعتبر المضخة العمودية ISG أكثر ملاءمة للمناسبات ذات ظروف الشفط الجيدة وخطوط الأنابيب القصيرة.

ثالثا. مقارنة السيناريوهات القابلة للتطبيق: المطابقة حسب الطلب هي المفتاح

(I) مضخة الطرد المركزي العمودية ISG: الخيار الأول لسيناريوهات المساحات الضيقة والارتفاعات العالية

• إمدادات المياه الثانوية في المباني الشاهقة: يحتاج سكان المباني الشاهقة إلى ضغط مياه مرتفع نسبياً، وعادةً ما تقع غرف المعدات على السطح أو في الطابق السفلي بمساحة ضيقة. تناسب مضخة الطرد المركزي العمودية ISG هذا السيناريو تمامًا مع مزاياها المتمثلة في مساحة الأرضية الصغيرة والرأس المرتفع.
• دعم المعدات الصناعية الصغيرة: مثل أنظمة التبريد لأدوات الآلات CNC وأنظمة تغذية المياه للغلايات الصغيرة. تتمتع هذه السيناريوهات بطلب تدفق مستقر ومساحة تركيب محدودة، ويمكن دمج مضخة ISG في خط الأنابيب لتوفير المساحة.
• تداول المياه في الأماكن التجارية: بما في ذلك تداول مياه التبريد لمكيفات الهواء المركزية في الفنادق وأنظمة إمداد مياه الإطفاء في مراكز التسوق. يسهل الهيكل الرأسي لمضخة ISG الاتصال بخطوط الأنابيب في السقف أو في الزاوية، دون التأثير على التصميم الداخلي.

(II) مضخة الطرد المركزي الأفقية ISW: الخيار الرئيسي للسيناريوهات ذات المساحة الكبيرة والتدفق العالي

• معالجة المياه البلدية: بما في ذلك إعادة استخدام المياه المستصلحة في محطات معالجة مياه الصرف الصحي ونقل شبكة الأنابيب في محطات المياه. تتطلب هذه السيناريوهات تدفقًا كبيرًا ومساحة أرضية كافية، ويتيح التخطيط الأفقي لمضخة ISW تركيب الدفعات والصيانة المركزية.
• الإنتاج الصناعي واسع النطاق: مثل نقل المواد الخام في المؤسسات الكيميائية وأنظمة تبريد المياه المتداولة في مصانع المعادن. تحتوي هذه السيناريوهات على تقلبات تدفق كبيرة وتتطلب مقاومة التجويف، وتتمتع مضخة ISW باستقرار وقدرة على التكيف بشكل أفضل لتلبية هذه الاحتياجات.
• الري الزراعي والمدني: ويشمل ري الأراضي الزراعية وتغيير المياه في أحواض الأسماك الكبيرة. تتميز هذه السيناريوهات بطلب منخفض على الرأس ولكن طلب تدفق كبير، كما أن خصائص مضخة ISW المتمثلة في انخفاض استهلاك الطاقة وسهولة الصيانة يمكن أن تقلل من تكاليف التشغيل على المدى الطويل.

رابعا. مقارنة التركيب والصيانة

تعد صعوبة التثبيت وتكاليف الصيانة من العوامل التي لا يمكن تجاهلها أثناء الاستخدام طويل المدى. وتؤثر الاختلافات بين الاثنين في هذا البعد بشكل مباشر على الكفاءة التشغيلية في المرحلة اللاحقة.

(ط) التثبيت

• بالنسبة لمضخة الطرد المركزي العمودية ISG: لا يلزم وجود قاعدة منفصلة للتركيب. إنها تحتاج فقط إلى توصيل شفة جسم المضخة بشفة خط الأنابيب وتثبيت أقدام المضخة بمسامير التمدد. يمكن لشخص واحد إكمال تركيب قطعة واحدة من المعدات خلال نصف يوم، مما يجعلها مناسبة بشكل خاص لمشاريع تجديد المواقع الحالية. ومع ذلك، تجدر الإشارة إلى أن هيكلها الرأسي يتطلب متطلبات عالية لعمودية التثبيت. إذا تجاوز ميل عمود المضخة 0.1 مم/م، فسوف يؤدي ذلك بسهولة إلى تآكل المحمل بشكل سريع.
• بالنسبة لمضخة الطرد المركزي الأفقية ISW: من الضروري أولاً صب قاعدة خرسانية أو تركيب دعامة فولاذية لضمان عدم تجاوز خطأ مستوى القاعدة 0.2 مم/م. ثم ثبت جسم المضخة على القاعدة وأخيرًا قم بتوصيل خط الأنابيب. تستغرق دورة التثبيت حوالي 1-2 يوم، مما يجعلها أكثر ملاءمة للتخطيط المبكر لمشاريع البناء الجديدة. ومع ذلك، فإن تصميمه الأفقي لديه قدرة تحمل أعلى للخطأ بالنسبة لسطح الأساس، ولن يؤثر الهبوط البسيط على الأرض بسهولة على تشغيل المعدات.

(ثانيا) الصيانة

تعد مضخة الطرد المركزي الأفقية ISW أكثر ملاءمة للصيانة: نظرًا للتوزيع الأفقي للمحرك وجسم المضخة، أثناء التفكيك، فإنها تحتاج فقط إلى إزالة درع التوصيل وفك مسامير التوصيل لفصل المحرك عن جسم المضخة. عند استبدال الأجزاء الضعيفة مثل الدفاعات والأختام، ليست هناك حاجة لتحريك خط الأنابيب. يمكن لأفراد الصيانة العمل على الأرض، وهو أمر آمن للغاية. على سبيل المثال، عندما يتسرب الختم، لا يحتاج موظفو الصيانة إلى الصعود عاليًا ويمكنهم إكمال عملية الاستبدال خلال 1-2 ساعة.

بالنسبة لمضخة الطرد المركزي العمودية ISG، نظرًا لأن المحرك موجود في الأعلى، فمن الضروري أثناء الصيانة أولاً إزالة أسلاك المحرك ومسامير التثبيت، ورفع المحرك للوصول إلى المكونات الداخلية لجسم المضخة. إذا تم تركيبه في مساحة ضيقة أو غرفة معدات شاهقة، فمن الضروري استخدام رافعة أو معدات رفع، مما يؤدي إلى دورة صيانة طويلة وتكلفة عالية. لذلك، بالنسبة للسيناريوهات ذات المتطلبات العالية لسهولة الصيانة (مثل محطات الضخ غير المراقبة)، يوصى أكثر بمضخة الطرد المركزي الأفقية ISW.

V. ملخص الاختيار: الحكم السريع من 3 خطوات

• التحقق من المساحة: اختر المضخة العمودية ISG للمساحات الضيقة، والمضخة الأفقية ISW للمساحة الأرضية الكافية.
• التحقق من ظروف العمل: اختر مضخة ISG لمتطلبات الرأس العالي والتدفق المنخفض، ومضخة ISW لمتطلبات الرأس المتوسط ​​والمنخفض والتدفق العالي.
• تحقق من احتياجات الصيانة: اختر مضخة ISW للتشغيل غير المراقب والصيانة المريحة؛ اختر مضخة ISG للسيناريوهات ذات فترات الصيانة الطويلة والمساحة المحدودة.

خاتمة

تتميز كل من مضخات الطرد المركزي العمودية ISG ومضخات الطرد المركزي الأفقية ISW بمزاياها الخاصة، ويكمن جوهر الاختيار في "التكيف" — بما يتوافق مع المساحة الخاصة بك، وظروف العمل، ومتطلبات الصيانة. إذا كنت لا تزال غير متأكد من اختيار نموذج المضخة الأمثل لظروف العمل الخاصة بك،تيفيكويمكن لفريقنا المحترف تقديم استشارات اختيار مجانية. لدينا خبرة تطبيقية غنية ويمكننا أن نوصي بالحل الأكثر ملاءمة وفعالية بناءً على المعلمات المحددة الخاصة بك (مثل معدل التدفق، والرأس، وخصائص الوسط، وبيئة التثبيت، وما إلى ذلك)، مما يضمن التشغيل المستقر والموفر للطاقة لنظام السوائل الخاص بك.
