مقدمة إلى سلسلة OH من مضخات الطرد المركزي

في مجال نقل السوائل الصناعية ، تلعب مضخات الطرد المركزي دورًا حاسمًا. اليا سلسلة من مضخات الطرد المركزي الكابولييتم تطويرها وفقًا لمعيار API 610 ، الذي يتكون من ستة نماذج ، كل ما بعد تقديم الطعام للمتطلبات المتنوعة للصناعات المختلفة.

مضخات الكابولي أحادية المرحلة الأفقية (OH1 ، OH2)

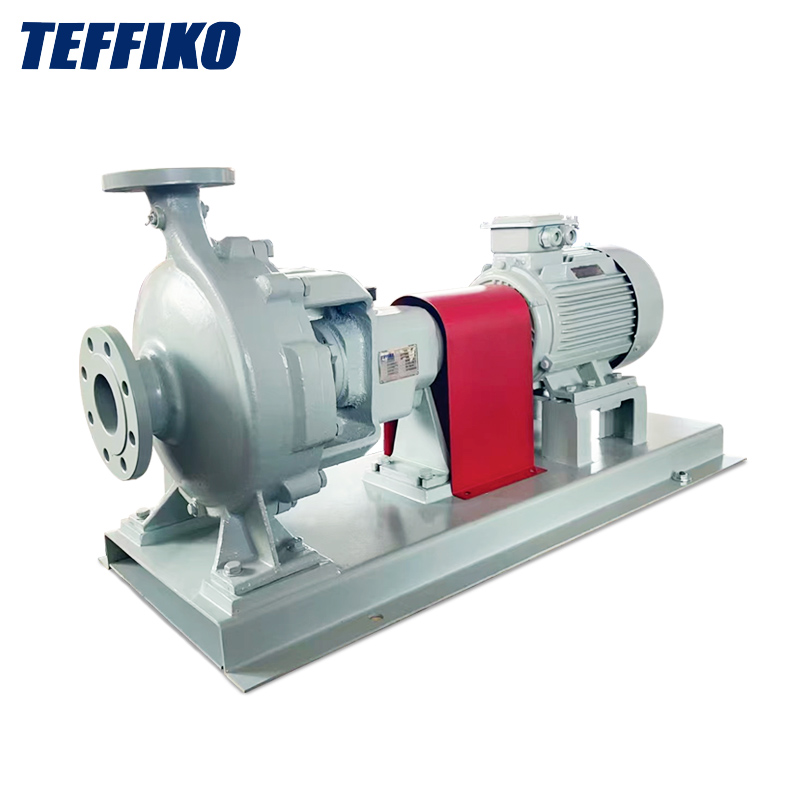

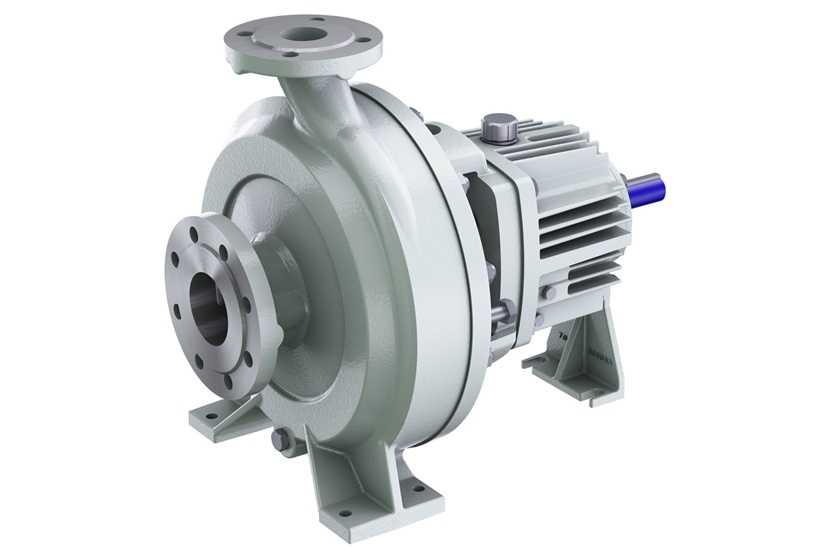

• OH1: يتبنى تصميمًا نهائيًا وتصميمًا أعلى من المخرج. جسم المضخة من نوع تقسيم شعاعي أحادي المرحلة ويتم تثبيته على أقدام القاعدة. منفذ الشفط محوري أفقياً ، ومنفذ التفريغ أعلى رأسياً ، متكاملًا مع جسم المضخة. تم تجهيز المكره بهيكل موازنة ومحامل لموازنة القوة المحورية. تم دمج غرفة ختم العمود مع غطاء المضخة ، ويمكن إضافة سترة تبريد المياه اختياريا. غالبًا ما يتم استخدامه لنقل الوسائط النظيفة أو المسببة للتآكل.
• OH2: أيضًا مضخة كابينة أفقية واحدة ، تستخدم دعم خط الوسط. بالمقارنة مع OH1 ، فإنه يحظى باستقرار أفضل في التعامل مع التوسع الحراري والانكماش وقادر على نقل مجموعة واسعة من الوسائط المعقدة.

مضخات خطوط الأنابيب الرأسية (OH3, OH4, OH5)

• OH3: مزود بقوس محمل مستقل ، أقطار المدخل والمنفذ هي نفسها وهي على نفس خط الوسط. يمكن تثبيته في خط الأنابيب مثل الصمام ، ويتميز شكلًا مضغوطًا ويمكن استخدامه في الهواء الطلق. إنه مناسب لنقل الوسائط النظيفة أو المحتوية على الجسيمات ، القابلة للاشتعال ، المتفجر ، وغيرها من الوسائط.
• OH4: مدفوعًا باقتران جامد ، فإنه يضمن دقة التشغيل للمضخة. أنواع الوسائط التي يمكن أن تنقلها وسيناريوهات التطبيق هي نفسها تقريبًا مثل تلك الموجودة في OH3.
• OH5: مع تصميم محوري ، يكون له بنية أكثر إحكاما ، مما يدل على مزايا واضحة في النباتات الكيميائية ذات مساحة محدودة. تشبه سيناريوهات وسائل الإعلام المنقولة وتطبيقها من OH3.

OH6 مضخة الطرد المركزي

تم دمج OH6 مع علبة تروس عالية السرعة ، مما يتيح له تحقيق سرعات دورانية عالية. إنه مناسب لنقل الوسائط السائلة الحمضية والقلوية والحصول على الجسيمات ، ويعزف بشكل ممتاز في سيناريوهات مثل الهيدروجراق التي تتطلب معدلات تدفق عالية ورؤوس.
