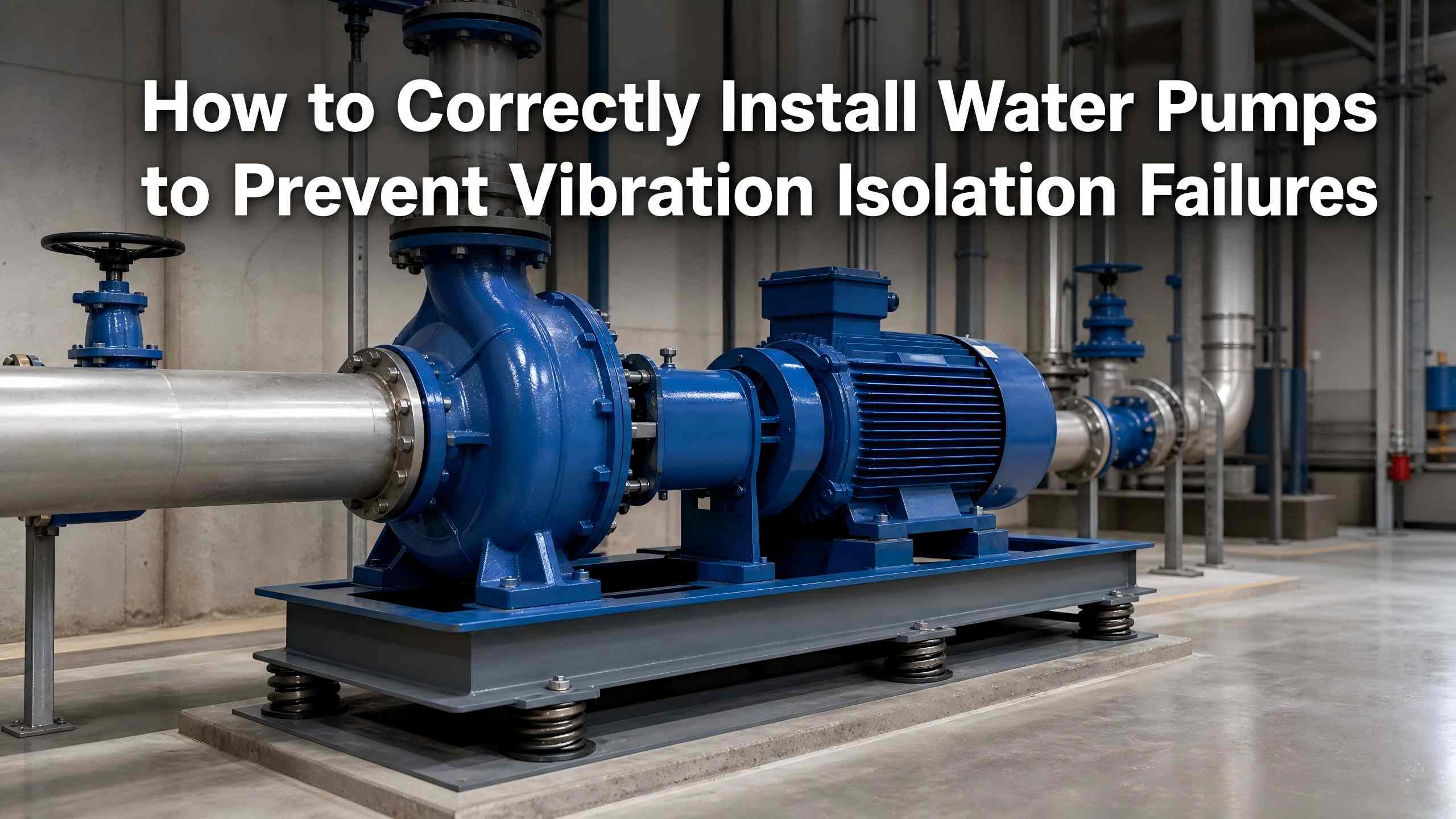

مضخة مياهيحدث الاهتزاز والضوضاء واهتزاز خطوط الأنابيب ورنين المبنى بشكل أساسي بسبب التثبيت دون المستوى المطلوب وفشل عزل الاهتزاز. يعد عزل الاهتزاز بمثابة عملية تثبيت أساسية وليس خطوة اختيارية لتقليل الضوضاء. يعمل التثبيت القياسي على منع انتقال الاهتزاز بشكل فعال بين المضخات وخطوط الأنابيب وهياكل البناء، وتجنب تشقق خطوط الأنابيب والرنين الهيكلي، وإطالة عمر خدمة المضخة وضمان التشغيل المستقر لنظام إمداد المياه.
تلخص هذه المقالة الممارسات القياسية لتركيب عزل اهتزاز مضخة المياه، والتي تغطي بناء الأساس، وتخطيط مكونات عزل الاهتزاز، ومعالجة خطوط الأنابيب وقبولها، والتي تنطبق على معظم مضخات الطرد المركزي والمضخات الدائرية.
الاهتزاز الميكانيكي للتشغيلمضخات المياهأمر لا مفر منه. تنبع معظم حالات فشل العزل من خمسة أخطاء تثبيت نموذجية:
- الاتصال الصلب: تعمل قواعد المضخات والأساسات وخطوط الأنابيب الثابتة بالكامل على التخلص من مساحة تخزين الاهتزاز وتسبب الرنين العام.
- تركيب عازل غير قياسي: يؤدي التخطيط غير المتماثل وتشوه الضغط غير المتساوي إلى اتصال قوي محلي وأداء عزل ضعيف.
- إجهاد شد خط الأنابيب: تعمل وصلات الأنابيب الصلبة على سحب وحدة المضخة وتضخيم اهتزاز التشغيل لتحفيز الرنين الثانوي.
- سوء بناء الأساسات: تؤدي الأساسات ذات الوزن المنخفض أو غير المستوية أو غير المستقرة إلى إزاحة المركز والاهتزاز المستمر.
- الاستخدام غير الطبيعي للعازل: تؤدي مواصفات الوسادة المختلطة أو الطبقات الزائدة أو التلامس المسبب للتآكل إلى فشل مبكر للمكونات.
يعتمد عزل الاهتزاز المؤهل على العزل المرن، مما يتيح لوحدة المضخة العمل في حالة معلقة مرنة مع إجهاد مكون موحد.
الأساس المؤهل هو أساس عزل الاهتزاز الفعال.
الحجم والوزن:اعتماد أسس القصور الذاتي الخرسانية أو القواعد الفولاذية بوزن 1-2 أضعاف وزن وحدة المضخة. تغطي القاعدة قدم المضخة بالكامل بهامش لا يقل عن 100 مم على كل جانب. تتطلب المضخات المثبتة على الأرضية أساسات أكثر سمكًا وأثقل لتقليل ردود فعل الاهتزاز الهيكلي.
التسطيح والقوة:يجب أن تصل قوة الخرسانة الأساسية إلى C25 أو أعلى. يجب أن تكون خرسانة الحشو الثانوي أقوى من خرسانة الأساس. التأكد من وجود سطح مستوٍ وخالي من التشققات مع حجز منحدرات الصرف لحماية العوازل من غمر الماء.
قواعد الترباس مرساة:قم بتضمين البراغي عموديًا مع غسالات زنبركية لتجنب الارتخاء والميل. لا تقم أبدًا بتشويه وحدة المضخة بالقوة أثناء التثبيت لمنع الاهتزاز عالي التردد.
يحدد تخطيط المعزل القياسي بشكل مباشر كفاءة عزل الاهتزاز.
التخطيط العام:قم بترتيب جميع العوازل بشكل متناظر على طول المحور المركزي للمضخة. تعتمد التخطيطات المكونة من أربع نقاط موضعًا موحدًا في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة. للحصول على دعم من ست نقاط، قم بتثبيت أربع وسادات في زوايا القاعدة واثنتين على الجوانب الطويلة لضمان تشوه الضغط المتسق. يجب ألا تتجاوز حواف العازل نطاق كتلة القصور الذاتي.
تركيب المضخة الأفقية:استخدم وسادات مطاطية أو عوازل زنبركية للتخميد. ليس هناك حاجة إلى الترابط أو التثبيت الصلب؛ يوفر ضغط الوزن الذاتي تخزينًا مؤقتًا مرنًا وموثوقًا.
تركيب المضخة العمودية:قم بتجهيز العوازل المطاطية المثبتة بقواعد فولاذية مثبتة بمسامير حلقة زنبركية، ثم ثبتها على الأرض لمنع الاهتزاز الرأسي.
تجميع الوسادة متعددة الطبقات:خمس طبقات كحد أقصى لعدم كفاية عزل الطبقة الواحدة. استخدم منصات متطابقة مفصولة بألواح فولاذية مجلفنة ≥4 مم (10 مم كبيرة الحجم لكل جانب) مع طبقات متداخلة وروابط لاصقة.
التفتيش والحماية:تحقق من مظهر المكونات وحدود الضغط قبل التثبيت. احتفظ بالعوازل بعيدًا عن الأحماض والقلويات والمذيبات العضوية لمنع شيخوخة المطاط.
تعد اتصالات خطوط الأنابيب الصلبة سببًا رئيسيًا للاهتزاز المتبقي.
قم بتركيب وصلات مطاطية مرنة عند مدخل ومخرج المضخة لقطع انتقال الاهتزازات الصلبة.
أضف جوانات عزل الاهتزاز إلى دعامات وشماعات خطوط الأنابيب، وقم بإغلاق الفجوات التي تخترق الجدران بالصوف الصخري لمنع التوصيل الهيكلي.
قم بمحاذاة خطوط الأنابيب بشكل طبيعي دون الحاجة إلى وصلة تناكبية قسرية لتجنب تشوه العوازل بسبب إجهاد التوتر.
التحقق من أداء العزل قبل التشغيل الرسمي:
- الفحص البصري: لا يوجد إزاحة أو تشوه أو تآكل للعازل؛ مستوى الوحدة مؤهل.
- الفحص اليدوي: لا يوجد اهتزاز واضح للوحدة أو براغي مفكوكة.
- اختبار عدم التحميل: 3-5 دقائق من التشغيل المستقر دون اهتزاز أو ضوضاء غير طبيعية.
- اختبار الحمل: لا يوجد اهتزاز لخط الأنابيب أو رنين المبنى تحت ضغط العمل.
- وضع العازل غير المتماثل يسبب إجهادًا ورنينًا غير متساويين
- نقص وزن الأساسات مما يؤدي إلى عدم استقرار التشغيل
- عدم وجود وصلات مرنة لخط الأنابيب مما يسبب اهتزازًا ثانويًا
- مسامير التثبيت غير المؤمنة تؤدي إلى إزاحة الوحدة
- التثبيت الصلب لعوازل المضخة الأفقية مما يبطل عملية التخزين المؤقت
- مجموعة وسادة متعددة الطبقات غير قياسية تقلل من تأثير العزل
- الاتصال التآكل يؤدي إلى شيخوخة المطاط المبكرة
يعتمد العزل الفعال لاهتزاز المضخة على التركيب المرن القياسي. اتبع تخطيط العازل المتماثل وبناء الأساس المستقر وقواعد توصيل خطوط الأنابيب الخالية من الإجهاد. يعمل التشغيل القياسي على التخلص من مشاكل الاهتزاز والرنين، ويضمن استقرار المضخة على المدى الطويل ويقلل من تكاليف الصيانة اليومية.
-
