شرح تفصيلي لخطط التنظيف الشائعة 1/11/53A/53B

في تركيب وتشغيل وصيانة وصيانة أنظمة السوائل الصناعية (مثل المضخات والصمامات وخطوط الأنابيب والمبادلات الحرارية وغيرها من المعدات)، تعد خطة التنظيف عملية أساسية لإزالة الشوائب (خبث اللحام والصدأ والغبار وبقع الزيت) في النظام وضمان التشغيل الآمن للمعدات.

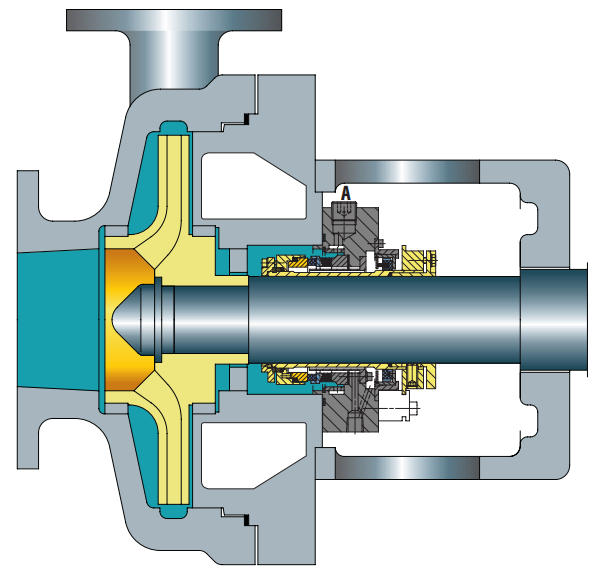

I. الخطة 1: التنظيف المباشر بحلقة واحدة (النوع العالمي الأساسي)

1. التعريف الأساسي

لا تتطلب الخطة 1 أي خطوط أنابيب خارجية. فهي بمثابة خط أنابيب التنظيف الداخلي للأختام الميكانيكية. وعلى عكس الخطة 11، لا يتعرض خط أنابيب التنظيف للغلاف الجوي، وبالتالي يمنع السوائل عالية اللزوجة من التجمد/البلمرة في درجات حرارة منخفضة.

2. السيناريوهات القابلة للتطبيق

• تستخدم عادة للمضخات الأفقية.
• السوائل عالية اللزوجة المعرضة للسماكة أو التصلب أو البلمرة.
• أكثر ملاءمة لمضخات ANSI.

3. الاحتياطات

• يجب أن يكون معدل تدفق سائل التنظيف كافياً لإزالة الحرارة من غرفة الختم الميكانيكية.
• على عكس الخطة 11، نادرًا ما يتم توجيه سائل التنظيف إلى وجه الختم.
• لا يُنصح باستخدامه مع المنتجات المتسخة، لأنها يمكن أن تسد خط أنابيب الشطف بسهولة.
• لا ينطبق على المضخات العمودية.

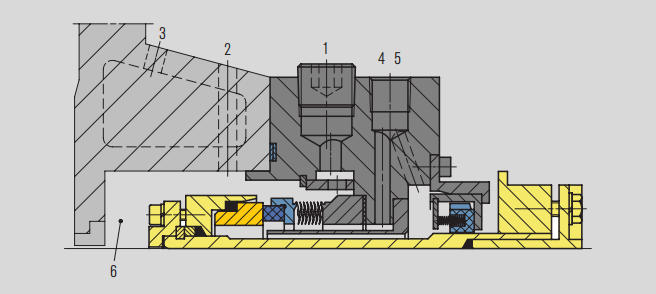

تفاصيل غرفة الختم

1. منفذ الشطف (F)، موصول (لإمكانية تدوير السائل أو تنفيس المضخات العمودية في المستقبل)
2. منفذ التهوية (V)، إذا لزم الأمر
3. مدخل التدفئة/التبريد (HI أو CI)، مخرج التدفئة/التبريد (H2O أو CO)، إذا لزم الأمر
4. معدل تدفق مياه التبريد (س)
5. منفذ الصرف (د)
6. غرفة الختم

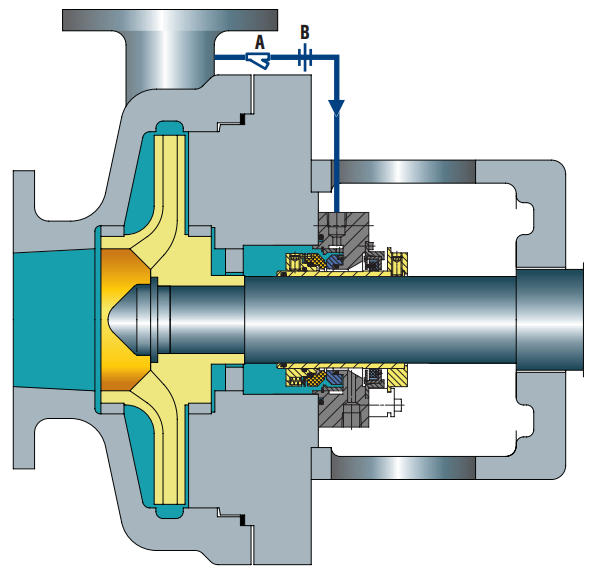

ثانيا.

1. التعريف الأساسي

• خطة التنظيف الافتراضية لجميع الأختام الفردية.
• بمثابة خطة التنظيف والتهوية الذاتية للمضخات الأفقية.
• يساعد على إنشاء هامش إضافي لضغط البخار في حجرة الختم.
• يستخدم فتحات التحكم في التدفق للحد من تدفق سائل التنظيف إلى الختم الميكانيكي.
• يستخدم التنظيف الموزع لجعل التبريد والتشحيم أكثر فعالية.

2. السيناريوهات القابلة للتطبيق

• مناسبة بشكل عام لجميع الأغراض العامة، إلا عندما يكون فرق الضغط بين منفذ تفريغ المضخة وضغط غرفة الختم صغيرًا.

3. الاحتياطات

• بالنسبة للتطبيقات عالية الرأس، يجب حساب حجم الفتحة و/أو عدد الفتحات بعناية فائقة.
• يضمن خلوص جلبة الحلق وحجم الفتحة معًا إمكانية تدفق سائل التنظيف بشكل صحيح إلى الختم.
• تحقق دائمًا من الفرق بين منفذ التفريغ وضغط غرفة الختم.
• يجب تجنب الوسائط التي تحتوي على مواد صلبة أو مواد كاشطة أو مواد قابلة للبلمرة بسهولة.
• يمكن التأكد من انسداد لوحة الفتحة عن طريق فحص درجة حرارة سطح خط الأنابيب في أعلى وأسفل لوحة الفتحة.

تفاصيل غرفة الختم

1. من منطقة الضغط العالي للمضخة (تفريغ المضخة أو خط أنابيب تفريغ المضخة)
3. منفذ التنظيف (F)
4.المبرد (س)
5. منفذ الصرف (د)
6. غرفة الختم



Soğutma suyu akış hızı (Q)

1. التعريف الأساسي

• .
• الضغط يتطلب مصدر النيتروجين.
• توفر ملفات تبريد داخل أو خارج الخزان لإزالة الحرارة.
• يستخدم جهاز تداول داخلي لضمان تداول السائل الحاجز.
• يدخل السائل الحاجز إلى وسط العملية من خلال وجه الختم الداخلي.

2. السيناريوهات القابلة للتطبيق

• مناسب لظروف العمل حيث يُسمح بتخفيف وسط المنتج.
• مناسبة لظروف العمل حيث لا يمكن للوسيط توفير التشحيم لوجه الختم الداخلي.
• مناسب للسيناريوهات التي يصل فيها ضغط العزل إلى 16 بار (232 رطل لكل بوصة مربعة).

3. الاحتياطات

• التأكد من أن ضغط المصدر أعلى من ضغط العزل المطلوب.
• قم بتهوية النظام قبل بدء تشغيل الجهاز.
• مراقبة درجة حرارة خطوط الأنابيب مدخل ومخرج الختم.
• يشير الانخفاض في مستوى السائل في خزان التخزين إلى تسرب السدادات الداخلية و/أو الخارجية.
• تأكد من أن ضغط العزل يكون دائمًا أعلى بمقدار 1.4 بار (20 رطل لكل بوصة مربعة) من ضغط حجرة الختم.
• إذا كان ضغط العزل أعلى من 16 بار (232 رطل لكل بوصة مربعة)، فيجب اعتماد الخطة 53B أو 53C أو 54.
• تأكد مع مهندس العملية من السماح بتلوث وسط المنتج.
• التأكد من التوافق بين سائل العزل والوسط الذي تضخه المضخة.

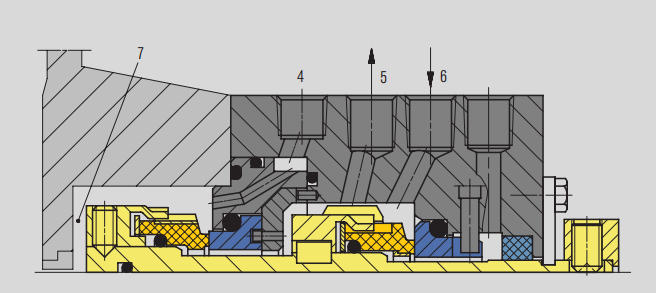

تفاصيل غرفة الختم

4. التنظيف (F)

5. منفذ حاجز السائل (LBO)

6. مدخل حاجز السائل (LBI)

7. غرفة الختم

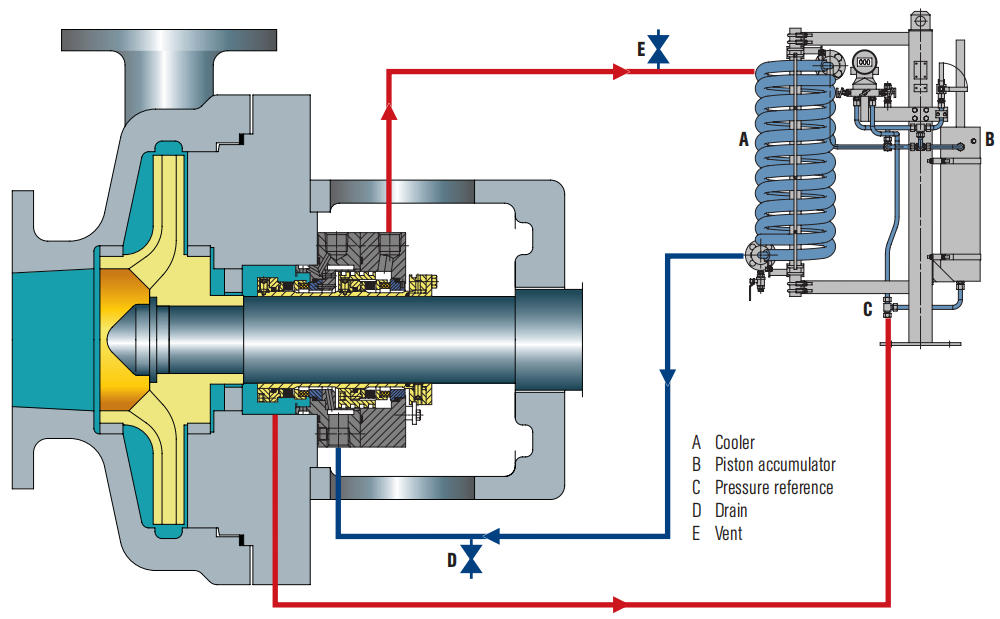

رابعا.

1. التعريف الأساسي

• يتم فصل السائل الحاجز والنيتروجين عن طريق الحجاب الحاجز، والذي يمكن أن يمنع بشكل فعال اختلاط النيتروجين والسائل الحاجز، على غرار الخطة 53أ.
• عادة لن يتسرب الوسط الذي يتم ضخه إلى الغلاف الجوي إلا إذا تم فقدان ضغط المثانة.
• وباعتباره نظامًا مستقلاً، فهو يتمتع بموثوقية عالية ولا يتطلب مصدرًا دائمًا للنيتروجين وضغطًا خارجيًا.
• يتم استعادة الحرارة من خلال مبرد الماء أو الهواء.
• يدخل السائل الحاجز إلى وسط العملية من خلال وجه الختم الداخلي.

2. السيناريوهات القابلة للتطبيق

• مناسب لظروف العمل حيث يُسمح بتخفيف وسط المنتج.
• مناسبة لظروف العمل حيث لا يمكن للوسيط أن يغسل وجه الختم الداخلي.
• مناسب لظروف العمل حيث لا يمكن اعتماد الخطة 53أ بسبب عدم القدرة على الحصول على مصدر نيتروجين مستمر ومستقر عند الضغط المطلوب.
• يضمن خلوص جلبة الحلق وحجم الفتحة معًا إمكانية تدفق سائل التنظيف بشكل صحيح إلى الختم.

3. الاحتياطات

• تأكد مع مهندس العملية من السماح بتلوث وسط المنتج.
• التحقق من التوافق بين سائل العزل والوسط الذي يتم ضخه.
• تأكد من أن غشاء المثانة مشحون مسبقًا بالضغط الصحيح لتحقيق ضغط العزل المطلوب عند درجة حرارة التشغيل.
• قم بتهوية النظام قبل بدء تشغيل الجهاز.
• مراقبة درجة حرارة خطوط الأنابيب مدخل ومخرج الختم.
• تأكد من أن ضغط العزل يكون دائمًا أعلى بمقدار 1.4 بار (20 رطل لكل بوصة مربعة) من ضغط حجرة الختم.
• نظرًا للسعة الصغيرة لسائل العزل في المجمع، فإن تأثير تبديد الحرارة يعتمد على كفاءة المبرد.

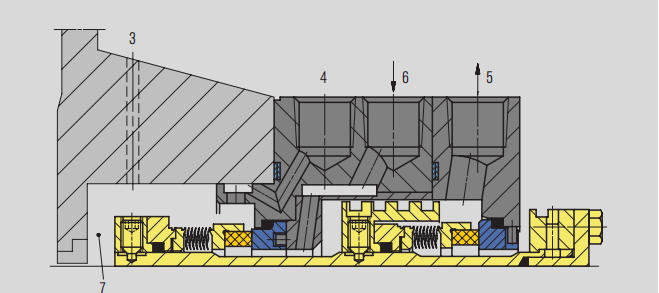

تفاصيل غرفة الختم

3. نقطة مرجعية للضغط

4. التنظيف (F)

5. إخراج حاجز السائل (LBO)

6. مدخلات حاجز السائل (LBI)

7. غرفة الختم

خاتمة
